840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

সূচিপত্র

1. 840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্সের পরিচিতি

2. প্রযুক্তিগত বিশেষ উল্লেখ

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. পণ্যের বিবরণ

6. নিরাপদ অপারেশন গাইড

7. অর্ডার তথ্য

8. ডেটাশিট এবং টেস্টশিট

9. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

10. সীসা সময়

11. অপারেশন নোট এবং রক্ষণাবেক্ষণ

12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

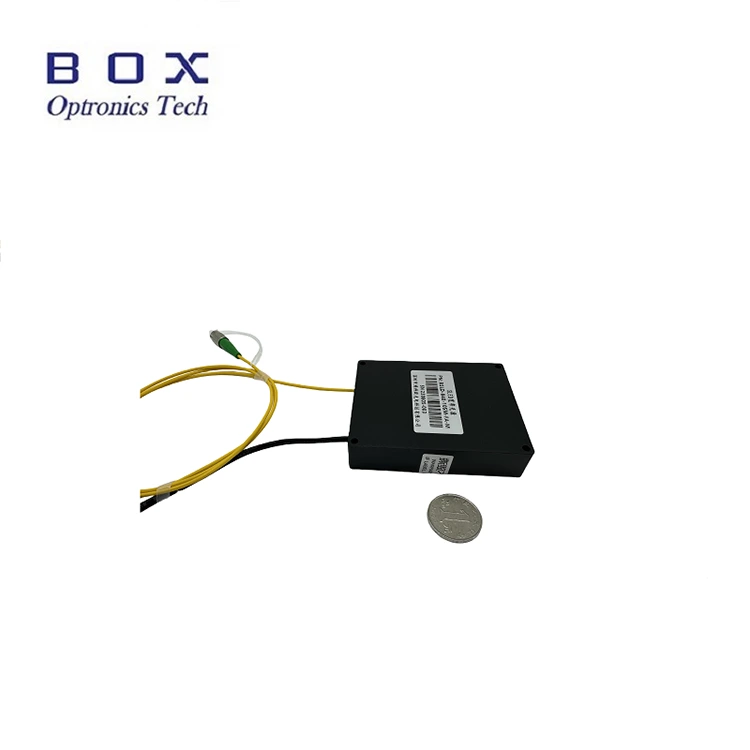

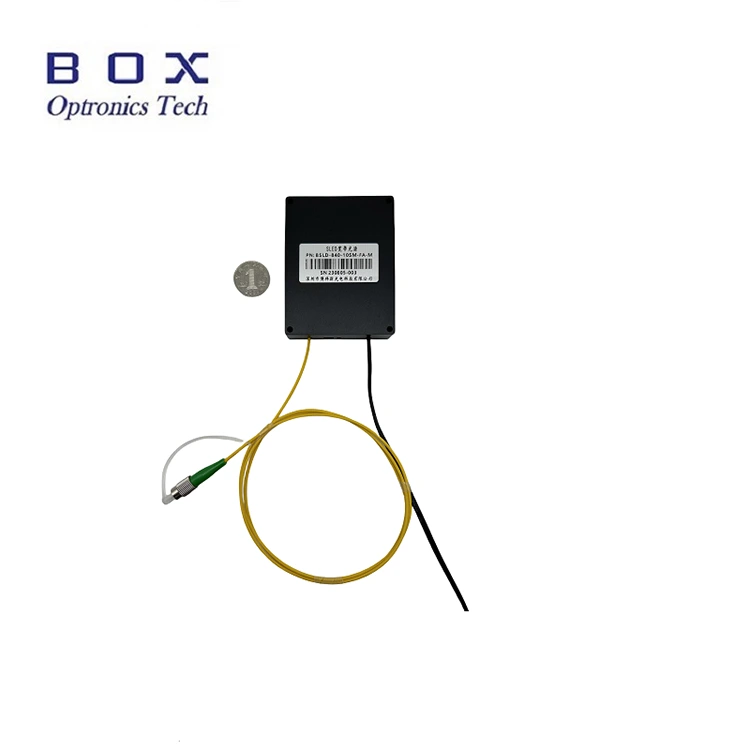

পণ্য পরিচিতি-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

এটি একটি 840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স যা সুপারলুমিনেসেন্ট ডায়োড প্রযুক্তি গ্রহণ করে, যার আউটপুট পাওয়ার 10mW-এর বেশি, -3dB ব্যান্ডউইথ 40nm-এর বেশি, ফ্ল্যাট স্পেকট্রাম, কম রিপল এবং চমৎকার দীর্ঘমেয়াদী স্থায়িত্ব।

এটি একটি RS-485 যোগাযোগ ইন্টারফেস এবং সিস্টেম ইন্টিগ্রেশনের জন্য মনিটরিং সফ্টওয়্যার সহ টাচস্ক্রিন বেঞ্চটপ এবং মডুলার কনফিগারেশন সমর্থন করে। ফাইবার সেন্সিং এবং মেডিকেল ইমেজিংয়ের জন্য উপযুক্ত। এন্ড-ফেস বার্ন এড়াতে অনুগ্রহ করে সর্বদা বিদ্যুৎ ছাড়াই ফাইবার সংযোগ/বিচ্ছিন্ন করুন।

পণ্যের স্পেসিফিকেশন-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

পণ্যের বৈশিষ্ট্য- 840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

নিম্ন বর্ণালী লহর; l

সমতল বর্ণালী;

DB9 Female(RS485) সহজ ইন্টিগ্রেশনের জন্য যোগাযোগ;

কাস্টমাইজড আউটপুট শক্তি এবং ফাইবার টাইপ।

পণ্য অ্যাপ্লিকেশন-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

অপটিক্যাল ফাইবার সেন্সিং;

মেডিকেল ইমেজিং;

অপটিক্যাল কোহেরেন্স টমোগ্রাফি (ওসিটি)।

পণ্যের বিবরণ-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

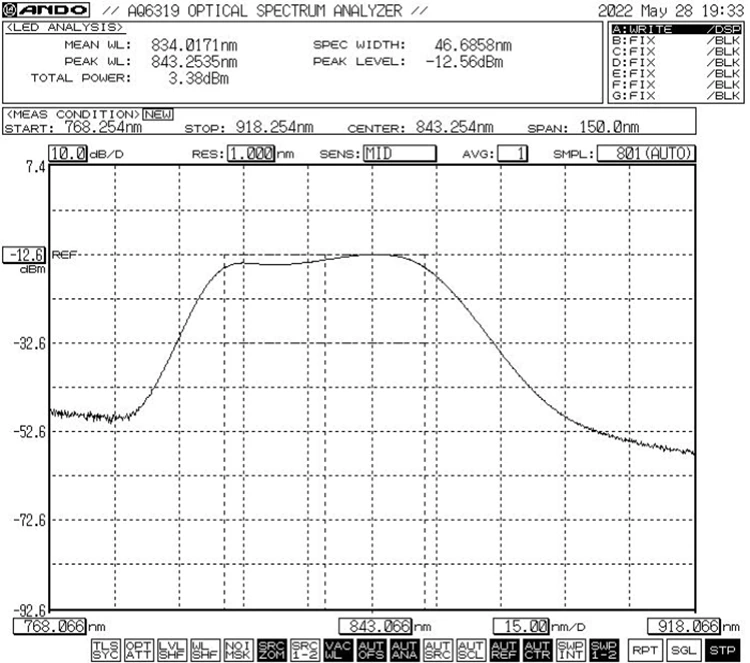

সাধারণ বর্ণালী: -3dB ব্যান্ডউইথ মিন.40nm/ Typ.45nm

মাত্রা (মিমি)

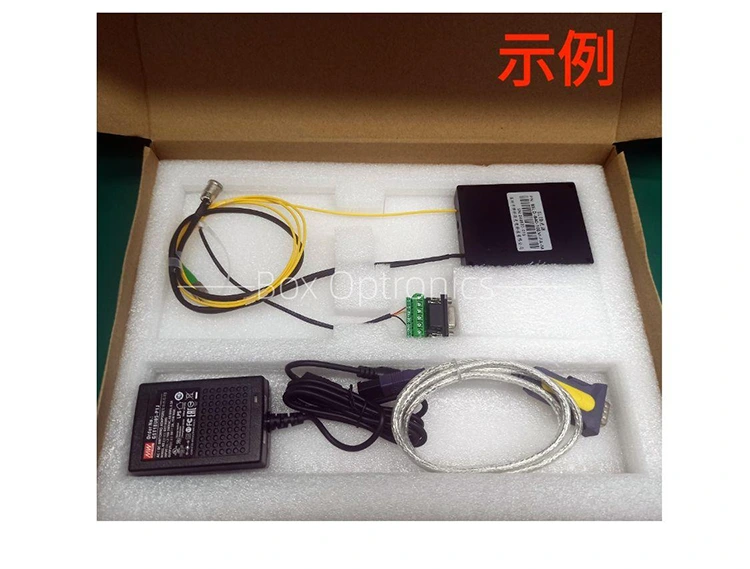

স্ট্যান্ডার্ড আনুষাঙ্গিক

অপারেশন স্টেপস-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

ধাপ 1। আনপ্যাকিং: সমাবেশের আগে, এসএলইডি লাইট সোর্স মডিউল, ইউএসবি ডেটা কেবল, গ্রিন পোর্ট ক্যাবল, পাওয়ার অ্যাডাপ্টার, টেস্ট রিপোর্ট ইত্যাদি সহ সমস্ত জিনিসপত্র সম্পূর্ণ হয়েছে কিনা তা পরীক্ষা করুন।

ধাপ 2। পাওয়ার সাপ্লাই: একটি DC সুইচিং পাওয়ার সাপ্লাই বা একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত যা তাদের পাওয়ার সাপ্লাই প্রয়োজনীয়তা পূরণ করে। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার (DC5V বা DC12V) ব্যবহার করুন। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। (পাওয়ার অ্যাডাপ্টার স্থানীয় ভোল্টেজ মান অনুযায়ী সরবরাহ করা হয়।)

ধাপ3. কানেক্টিং আউটপুট ফাইবার: ফাইবার কানেক্টর বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ খুলুন, ফাইবারের প্রান্তের মুখটি পরীক্ষা করুন এবং ফাইবারটিকে সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারের সাথে স্প্লাইস করুন যাতে কোনও দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে পরীক্ষা করা হবে।

সেটপি৪. হোস্ট কম্পিউটারের সাথে সংযোগ করুন: 840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স এবং কম্পিউটার সংযোগ করতে গ্রীন পোর্ট কেবল এবং USB-RS485 DB9 ডেটা কেবল ব্যবহার করুন; USB-RS485 সিরিয়াল পোর্ট ডেটা কেবল সনাক্ত করতে কম্পিউটারকে প্রথমে একটি ডেডিকেটেড সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার এবং আলোর উত্স মডিউল সঠিকভাবে সংযুক্ত এবং যোগাযোগ করা যাবে না। ড্রাইভারের জন্য অনুগ্রহ করে বক্স অপট্রোনিক্সকে জিজ্ঞাসা করুন।

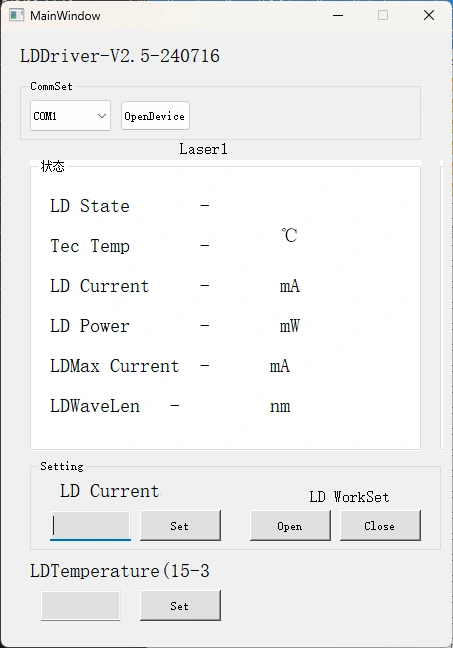

ধাপ5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স 840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্সের এলডি কারেন্ট এবং এলডি তাপমাত্রা নিয়ন্ত্রণ করতে সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার সরবরাহ করে। সঠিক পোর্ট চয়ন করুন, বর্তমান এবং তাপমাত্রা সেট করুন, তারপর খোলা বোতামে ক্লিক করুন। (ক্ষতি রোধ করতে, প্রাথমিক অপারেশনে ধীরে ধীরে ড্রাইভ কারেন্ট বাড়ান। অবিলম্বে সম্পূর্ণ কারেন্ট প্রয়োগ করবেন না।)

ধাপ6. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং ফাইবার সংযোগ বিচ্ছিন্ন করুন।

অর্ডারিং তথ্য-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

যেমন: BSLD-840-104SM-FA-M

(অর্ডারের তথ্য: 840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স, SM Hi780 ফাইবার সহ, FC/APC সংযোগকারী, মডিউল প্যাকেজ, 5VDC পাওয়ার সাপ্লাই)।

অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com

ডেটাশিট এবং টেস্টশিট-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

ডেটাশিট

টেস্টশিট

উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

উদ্ধৃতি শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics  EXW ব্যবহার করার পরামর্শ দেয়। আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে পণ্যের জন্য শিপিং খরচ প্রিপে করুন।

(3) অন্যান্য

অর্থ প্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

লিড টাইম-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

উত্পাদন: 10 কার্যদিবস। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত প্রেরণ করা হবে।)

আন্তর্জাতিক সরবরাহ: 3-5 কার্যদিবস।

অপারেশন নোট এবং রক্ষণাবেক্ষণ-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

ধুলো দূষণ রোধ করার জন্য আউটপুট প্রান্তে ফাইবার অপটিক সংযোগকারীগুলিকে ঘন ঘন সন্নিবেশ করা বা অপসারণ করার পরামর্শ দেওয়া হয় না-যা বর্ধিত সন্নিবেশ ক্ষতির কারণ হতে পারে-বা ফাইবার সংযোগকারীর প্রান্তের মুখগুলি পুড়ে যেতে পারে।

একটি লিন্ট-ফ্রি ওয়াইপ দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং সংযোগের আগে একটি ফাইবার এন্ড-ফেস ডিটেক্টর দিয়ে পরিদর্শন করুন। এন্ড-ফেস বার্ন এড়াতে সর্বদা বিদ্যুৎ ছাড়া ফাইবার সংযোগ/বিচ্ছিন্ন করুন। ফাইবার অপটিক সংযোগকারী ধুলো ক্যাপ দিয়ে আবৃত করা আবশ্যক.

আউটপুট ফাইবার অন্য ফাইবারের সাথে সংযুক্ত করার প্রয়োজন হলে, এটি একটি ফিউশন স্প্লাইসার ব্যবহার করার পরামর্শ দেওয়া হয়।

আর্দ্রতা, ধুলো, এবং জারা বিরুদ্ধে সতর্কতা অবলম্বন করুন; একটি শুকনো জায়গায় সংরক্ষণ করুন।

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা-840nm 10mW 40nm SLD ব্রডব্যান্ড লাইট সোর্স

ওয়ারেন্টি সময়কাল:

ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, Box Optronics নিম্নলিখিত ক্ষেত্রে ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে মেরামতের পরিষেবা প্রত্যাখ্যান করার অধিকার রাখে:

(1) প্রাকৃতিক কারণ (যেমন, বজ্রপাত, ধূলিকণা) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ত্রুটির কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত বিচ্ছিন্নকরণ, পরিবর্তন বা মেরামত।

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহণের সময় ক্ষতি বা ক্ষতি।
