1. 1550nm 1W ফাইবার কাপলড লেজারের ভূমিকা
2. পণ্যের স্পেসিফিকেশন
3. বৈশিষ্ট্য
4. অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. অর্ডার তথ্য
7. ডেটাশিট এবং টেস্টশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. অপারেশন গাইড
10. অপারেশন নোট এবং রক্ষণাবেক্ষণ
11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

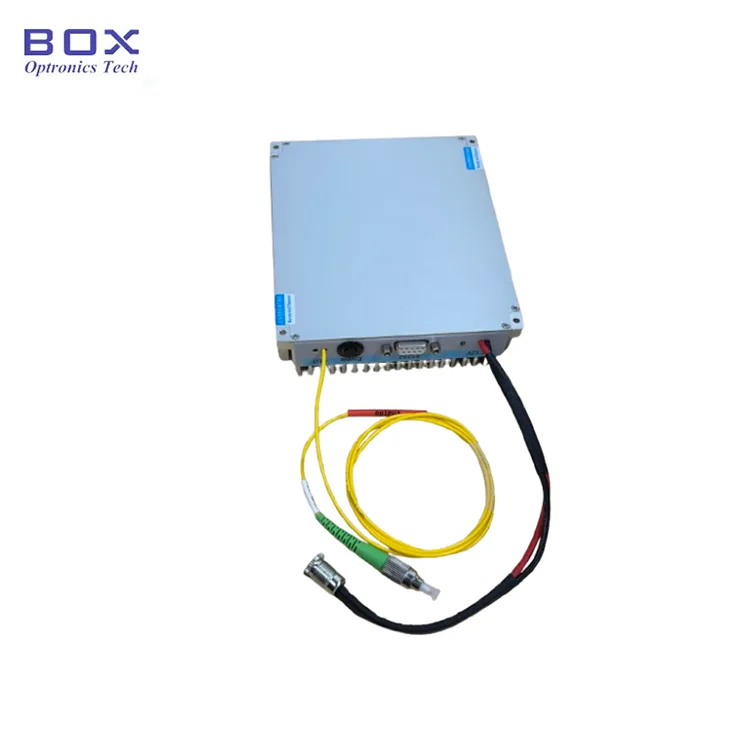

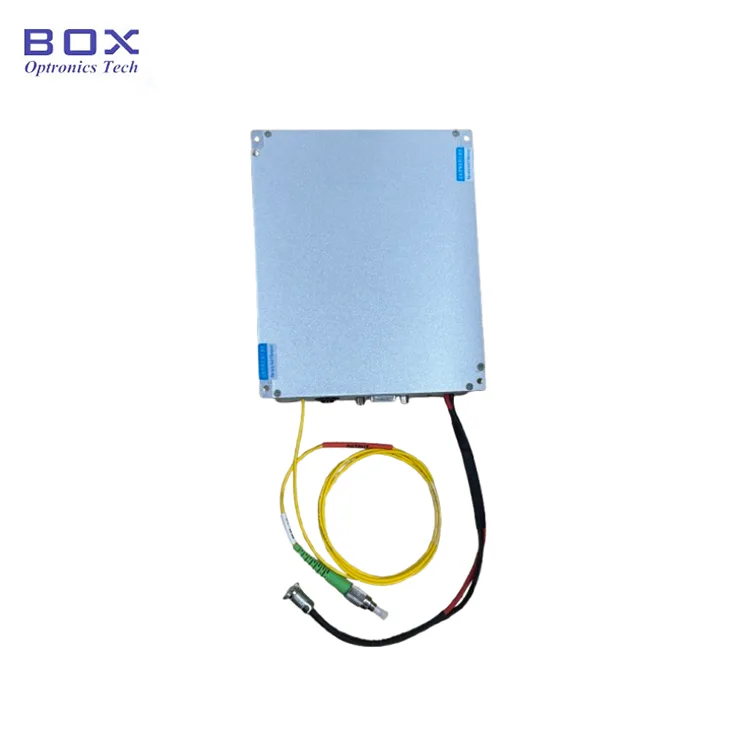

1550nm 1W ফাইবার কাপলড লেজারটি একক-তরঙ্গদৈর্ঘ্য, উচ্চ-শক্তি লেজার আউটপুট অর্জনের জন্য একটি উচ্চ-শক্তি লাভ অপটিক্যাল মডিউলের সাথে মিলিত একটি DFB বীজ লেজার ব্যবহার করে। এটি উচ্চ তরঙ্গদৈর্ঘ্য নির্ভুলতা এবং একটি উচ্চ পার্শ্ব-মোড দমন অনুপাত বৈশিষ্ট্যযুক্ত। বিকল্পগুলির মধ্যে রয়েছে একক-মোড বা মেরুকরণ-রক্ষণাবেক্ষণকারী ফাইবার; ইউনিটটি সামঞ্জস্যযোগ্য কারেন্ট সহ উচ্চ আউটপুট পাওয়ার, পাওয়ার-আপের উপর অবিলম্বে আলো নির্গমন, এবং ব্যবহারকারী-বান্ধব অপারেশন প্রদান করে, এটি গবেষকদের দ্বারা পরীক্ষাগার ব্যবহারের জন্য আদর্শ করে তোলে।
|
পরামিতি |
ইউনিট |
মূল্যবোধ |
নোট |
|||||
|
তরঙ্গদৈর্ঘ্য পরিসীমা |
nm |
1550 |
|
|||||
|
তরঙ্গদৈর্ঘ্য নির্ভুলতা |
nm |
±0.5 |
|
|||||
|
বর্ণালী লাইনউইথ |
nm |
≤0.1 |
|
|||||
|
সাইড মোড সাপ্রেশন রেশিও (SMSR) |
dB |
≥50 |
|
|||||
|
অপারেটিং মোড |
- |
সিডব্লিউ |
|
|||||
|
আউটপুট শক্তি |
dBm |
30 |
33 |
37 |
40 |
41 |
43 |
1~20W |
|
শক্তি নিয়ন্ত্রণ পরিসীমা |
- |
10%~100% |
|
|||||
|
অপটিক্যাল পাওয়ার অস্থিরতা |
dB |
≤±0.02 (15 মিনিট।); ≤±0.05 (8 ঘন্টা) |
≤±0.5%; ≤±1.2% |
|||||
|
মেরুকরণ অবস্থা |
- |
এলোমেলো |
রৈখিক মেরুকরণ |
|
||||
|
মেরুকরণ বিলুপ্তির অনুপাত (PER) |
dB |
- |
≥23 |
|
||||
|
পিগটেল ফাইবার এবং সংযোগকারী প্রকার |
- |
SMF-28 |
PM1550 |
এফসি/এপিসি |
||||
|
যোগাযোগ ইন্টারফেস |
- |
টাচ স্ক্রিন/DB9 মহিলা (RS232) |
বেঞ্চটপ |
|||||
|
DB9 মহিলা (RS232) |
মডিউল |
|||||||
|
পাওয়ার সাপ্লাই |
- |
AC 100~240V, <150W |
বেঞ্চটপ |
|||||
|
DC 12V, <60W |
মডিউল |
|||||||
|
মাত্রা |
মিমি |
30~33dBm: 255(W)×322(D)×115(H) |
B2 |
|||||
|
37~43dBm: 376(W)×340(D)×112(H) |
B3 |
|||||||
|
30~33dBm: 150(W)×125(D)×21.5(H) |
M21 |
|||||||
|
30~33dBm: 150(W)×125(D)×31.5(H) |
M31 |
|||||||
|
37~40dBm: 139(W)×235(D)×70(H) |
M70 |
|||||||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|||||
|
অপারেটিং আর্দ্রতা |
- |
0~70% |
|
|||||
● DFB বীজ + উচ্চ-শক্তি লাভ স্টেজ আর্কিটেকচার ভারসাম্য লাইনউইথ এবং শক্তি;
● দীর্ঘমেয়াদী ক্রমাগত অপারেশন জন্য ব্যতিক্রমী শক্তি স্থিতিশীলতা;
● নমনীয় সিস্টেম ইন্টিগ্রেশনের জন্য SM এবং PM ফাইবার বিকল্প;

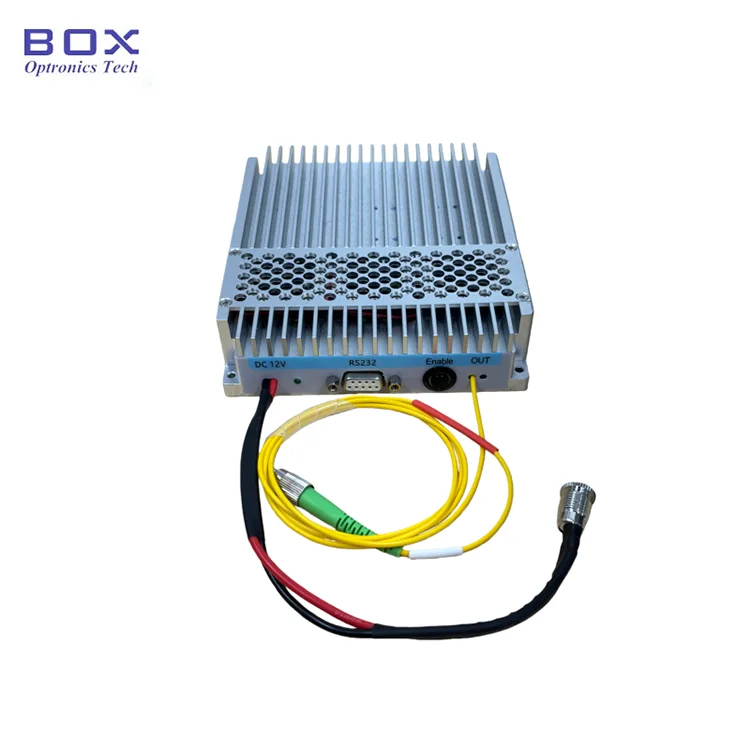

● ল্যাব এবং OEM একীকরণের জন্য বেঞ্চটপ এবং মডিউল প্যাকেজ;
● 10%–100% একটানা পাওয়ার সামঞ্জস্য।
● সুসঙ্গত অপটিক্যাল যোগাযোগ পরীক্ষা এবং গবেষণা;
● অরৈখিক অপটিক্স এবং সুপারকন্টিনিয়াম প্রজন্ম;
● LiDAR ট্রান্সমিটার আলোর উৎস;
● ফাইবার পরিবর্ধক পাম্পিং এবং বৈশিষ্ট্য লাভ.

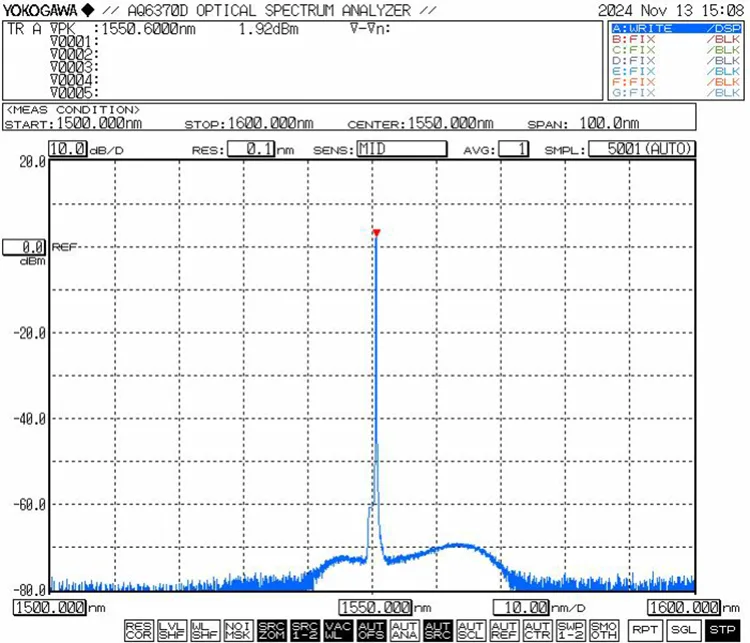

● সাধারণ বৈশিষ্ট্যগত বক্ররেখা: λ= 1550 nm, লাইনউইথ ≤3MHz, Pavg= 20W

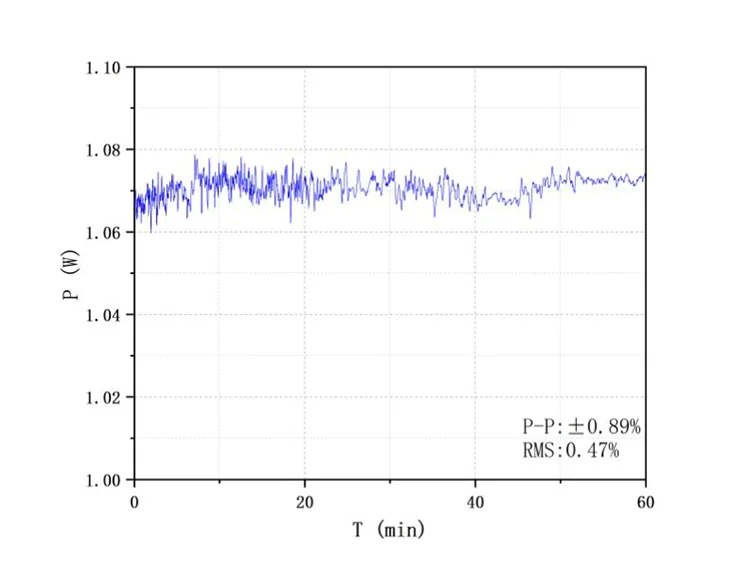

● লেজার পাওয়ার এবং পাওয়ার স্ট্যাবিলিটি (পাওয়ার স্টেবিলিটি টেস্ট@1W)

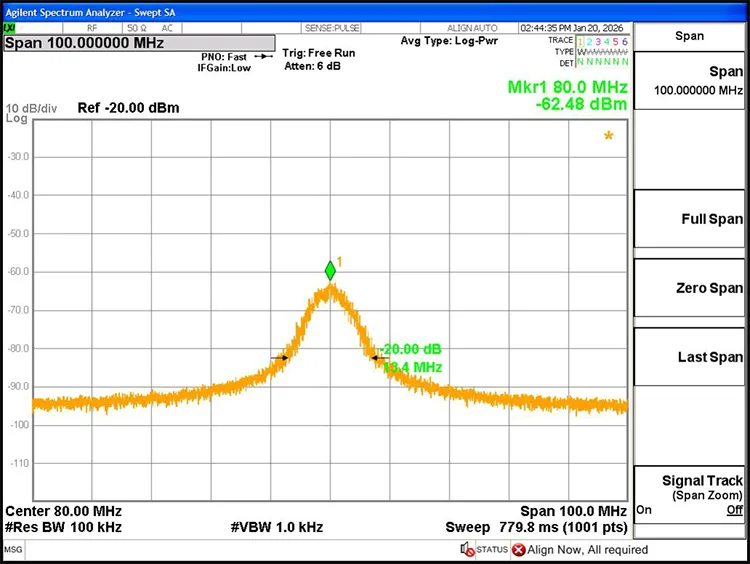

● লেজার লাইনউইথ@3dB: 0.67MHz
|
ফাইবার লেজার |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
মাত্রা |
|
এইচএফএল |
-XXXX |
-XX |
XX |
-এক্স |
|
|
1550:1550nm 1535~1565nm |
30: 30dBm 33: 33dBm 37: 37dBm 40: 40dBm 41: 41dBm 43: 43dBm |
SM: SMF-28e PM: PM1550 |
M21: মডিউল M31: মডিউল M70: মডিউল বি: বেঞ্চটপ |
যেমন: HFL-1550-30-PM-M31
(অর্ডারের তথ্য: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) আউটপুট পাওয়ার, PM1550fiber, মডিউল প্যাকেজ)।
● উদ্ধৃতির শর্তাবলী
(1) EXW
(2) DAP
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
ধাপ 1। আনপ্যাকিং: সমাবেশের আগে, সমস্ত আনুষাঙ্গিক সম্পূর্ণ কিনা তা পরীক্ষা করুন।
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
আলোর উৎস (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS485 DB9 ডেটা কেবল |
1 |
|
3 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
ধাপ 2। পাওয়ার সাপ্লাই: পাওয়ার পোর্ট একটি স্ট্যান্ডার্ড DC5.5×2.1mm ইন্টারফেস ব্যবহার করে। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার (DC5V বা DC12V) ব্যবহার করুন। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। একটি সুইচ পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করার জন্য একটি U-আকৃতির সংযোগকারী পাওয়ার তার কেনার সময় অনুরোধের ভিত্তিতে উপলব্ধ।
ধাপ3. কানেক্টিং আউটপুট ফাইবার: ফাইবার সংযোগকারী থেকে ডাস্ট ক্যাপ সরান, দূষণ বা ক্ষতির জন্য শেষ মুখটি পরীক্ষা করুন এবং অন্যান্য ফাইবার ডিভাইস বা পরীক্ষার সরঞ্জামের সাথে সংযোগ করার আগে পরিচ্ছন্নতা নিশ্চিত করুন। হাই-পাওয়ার মডেলের জন্য, ফিউশন স্প্লাইস করার পরামর্শ দেওয়া হয়।
সেটপি৪। হোস্ট কম্পিউটারের সাথে সংযোগ করুন: কম্পিউটারে মডিউল সংযোগ করতে অন্তর্ভুক্ত USB-RS232 সিরিয়াল ডেটা কেবল ব্যবহার করুন৷ যোগাযোগ সক্ষম করতে ডেডিকেটেড সিরিয়াল ড্রাইভার (বক্স অপট্রোনিক্স দ্বারা সরবরাহ করা) ইনস্টল করুন। ড্রাইভার ছাড়া হোস্ট সফ্টওয়্যারটি মডিউলের সাথে সংযোগ করতে পারে না।

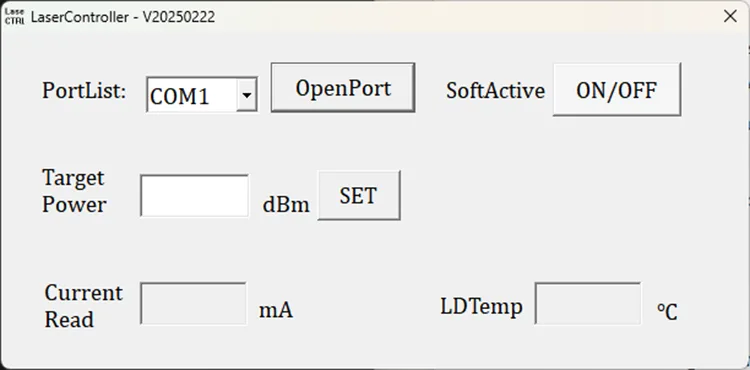

ধাপ5. কন্ট্রোল সফ্টওয়্যার: হোস্ট সফ্টওয়্যার আউটপুট শক্তি সামঞ্জস্য করতে এবং "সফ্টঅ্যাক্টিভ" বোতামের মাধ্যমে লেজার আউটপুট নিয়ন্ত্রণ করতে দেয় (নীচের ইন্টারফেস চিত্রটি দেখুন)। সফ্টওয়্যার সেট পাম্প বর্তমান, আউটপুট শক্তি, এবং তাপমাত্রা পর্যবেক্ষণ অবস্থা প্রদর্শন করে
ধাপ6. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং ফাইবার সংযোগ বিচ্ছিন্ন করুন।
● ধুলো জমতে এবং মুখের প্রান্তের ক্ষতি রোধ করতে ফাইবার সংযোগকারীর ঘন ঘন প্লাগিং/আনপ্লাগিং এড়িয়ে চলুন।

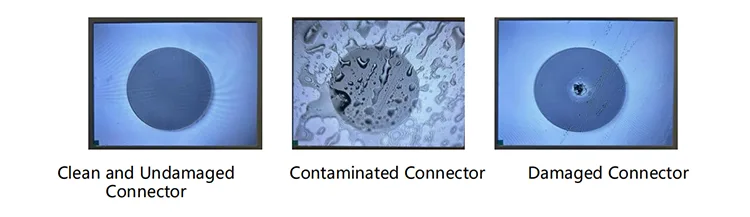

● ফাইবার সংযোগকারীগুলিকে লিন্ট-ফ্রি ওয়াইপ দিয়ে পরিষ্কার করুন এবং সংযোগের আগে একটি ফাইবার এন্ড-ফেস ডিটেক্টর দিয়ে পরিদর্শন করুন। এন্ড-ফেস পোড়া এড়াতে সর্বদা বিদ্যুৎ ছাড়াই ফাইবার সংযোগ/বিচ্ছিন্ন করুন। ধুলো ক্যাপ সঙ্গে অব্যবহৃত সংযোগকারী ক্যাপ.
● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; একটি শুকনো জায়গায় সংরক্ষণ করুন।
● দীর্ঘমেয়াদী ব্যবহার করার সময়, এটি একটি হিট সিঙ্কে রাখুন।
ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, Box Optronics নিম্নলিখিত ক্ষেত্রে ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে মেরামতের পরিষেবা প্রত্যাখ্যান করার অধিকার রাখে:
(1) প্রাকৃতিক কারণ (যেমন, বজ্রপাত, ধূলিকণা) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ত্রুটির কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত বিচ্ছিন্নকরণ, পরিবর্তন বা মেরামত।
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহণের সময় ক্ষতি বা ক্ষতি।
