পণ্য ওভারভিউ-অপটিক্যাল পাওয়ার মিটার

বক্স অপট্রোনিক্সের অপটিক্যাল পাওয়ার মিটার হল একটি উচ্চ-কার্যক্ষমতাসম্পন্ন অপটোইলেক্ট্রনিক পরিমাপের যন্ত্র যা সুনির্দিষ্ট অপটিক্যাল পাওয়ার সনাক্তকরণ এবং বিশ্লেষণের জন্য তৈরি করা হয়েছে। উচ্চ-মানের সিলিকন (Si) এবং ইন্ডিয়াম গ্যালিয়াম আর্সেনাইড (InGaAs) ফটোডিওড ডিটেক্টরের চারপাশে নির্মিত, আমাদের পাওয়ার মিটারগুলি অতিবেগুনী, দৃশ্যমান, কাছাকাছি-ইনফ্রারেড এবং মধ্য-ইনফ্রারেড বর্ণালী রেঞ্জ জুড়ে সঠিক, নির্ভরযোগ্য পরিমাপ প্রদান করে।

সিরিজটিতে পরীক্ষাগার এবং উৎপাদন পরীক্ষার জন্য বেঞ্চটপ মাল্টি-চ্যানেল মডেল (PM-MC-4-B5) এবং ফিল্ড টেস্টিং এবং অন-সাইট ক্রমাঙ্কনের জন্য কমপ্যাক্ট হ্যান্ডহেল্ড একক-চ্যানেল মডেল (PM-SC-1-HD) উভয়ই অন্তর্ভুক্ত রয়েছে। সমস্ত ইউনিট স্বজ্ঞাত টাচ-স্ক্রিন ইন্টারফেস, রিয়েল-টাইম পরিসংখ্যান বিশ্লেষণ (বর্তমান, সর্বনিম্ন, সর্বোচ্চ, গড়, পিক-টু-পিক, স্ট্যান্ডার্ড বিচ্যুতি) এবং পিসি-ভিত্তিক ডেটা অধিগ্রহণ এবং বিশ্লেষণের জন্য ইউএসবি কানেক্টিভিটি বৈশিষ্ট্যযুক্ত। বিভিন্ন তরঙ্গদৈর্ঘ্য ব্যান্ড এবং পাওয়ার রেঞ্জ সমর্থনকারী বিনিময়যোগ্য ডিটেক্টর হেড, অভিন্ন মরীচি সংগ্রহের জন্য ঐচ্ছিক একীভূত গোলক নকশা এবং নমনীয় ফাইবার কাপলিং আনুষাঙ্গিক (বেয়ার ফাইবার অ্যাডাপ্টার এবং এফসি ফাইবার অ্যাডাপ্টার) সহ, আমাদের অপটিক্যাল পাওয়ার মিটারগুলি নির্দিষ্ট প্রয়োজনীয়তাগুলি পূরণ করার জন্য কনফিগার করা যেতে পারে।

মূল বৈশিষ্ট্য- অপটিক্যাল পাওয়ার মিটার

● উচ্চ পরিমাপ রেজোলিউশন: সুনির্দিষ্ট পাওয়ার রিডিংয়ের জন্য 0.001dB

● ওয়াইড পাওয়ার রেঞ্জ: 1nW~10mW বা 10uW~10W

● বিস্তৃত তরঙ্গদৈর্ঘ্য কভারেজ: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● একাধিক ফর্ম ফ্যাক্টর: বেঞ্চটপ (4-চ্যানেল) এবং হ্যান্ডহেল্ড (1-চ্যানেল) কনফিগারেশন উপলব্ধ

● অন্তর্নির্মিত শক্তি পরিসংখ্যানগত বিশ্লেষণ: বর্তমান মান, সর্বনিম্ন, সর্বোচ্চ, গড়, পিক-টু-পিক, স্ট্যান্ডার্ড বিচ্যুতি

● কনফিগারযোগ্য ডেটা স্যাম্পলিং ব্যবধান: 0.1s থেকে 1s

● রিয়েল-টাইম ডিসপ্লে সহ স্বজ্ঞাত টাচ-স্ক্রিন ব্যবহারকারী ইন্টারফেস

● ডেটা লগিং এবং গ্রাফিকাল বিশ্লেষণের জন্য হোস্ট সফ্টওয়্যারের সাথে USB সংযোগ

● এনালগ ভোল্টেজ আউটপুট (0~2.5V) BNC/SMA এর মাধ্যমে

● বেয়ার ফাইবার অ্যাডাপ্টার (BFA) এবং FC ফাইবার অ্যাডাপ্টার (FCA) আনুষাঙ্গিকগুলির সাথে সামঞ্জস্যপূর্ণ

● কমপ্যাক্ট, শ্রমসাধ্য নকশা উভয় পরীক্ষাগার এবং শিল্প পরিবেশের জন্য উপযুক্ত

● পরিমাপের অনিশ্চয়তা: ±5%

সাধারণ অ্যাপ্লিকেশন-অপটিক্যাল পাওয়ার মিটার

● অপটিক্যাল কম্পোনেন্ট টেস্টিং এবং ক্যারেক্টারাইজেশন (লেজার ডায়োড, ফাইবার, এমপ্লিফায়ার, আইসোলেটর)

● লেজার পাওয়ার আউটপুট যাচাইকরণ এবং স্থিতিশীলতা পর্যবেক্ষণ

● ফাইবার অপটিক সিস্টেম প্রান্তিককরণ এবং ক্ষতি পরিমাপ

● ফটোনিক্স এবং অপটোইলেক্ট্রনিক্সে গবেষণা ও উন্নয়ন পরীক্ষাগার

● শিল্প লেজার উত্পাদন লাইন মান নিয়ন্ত্রণ এবং পরীক্ষা

● অপটিক্যাল সেন্সর ক্রমাঙ্কন এবং বৈধতা

● টেলিকমিউনিকেশন কম্পোনেন্ট টেস্টিং (CWDM, DWDM, ট্রান্সসিভার)

● শিক্ষাগত এবং বিশ্ববিদ্যালয়ের অপটিক্যাল পরীক্ষাগার

● ফিল্ড পরিষেবা এবং সাইটের সরঞ্জাম ক্রমাঙ্কন

প্রযুক্তিগত স্পেসিফিকেশন- অপটিক্যাল পাওয়ার মিটার

ডিটেক্টর স্পেসিফিকেশন (T=25°C)

হোস্ট ইউনিট স্পেসিফিকেশন

আনুষঙ্গিক বিশেষ উল্লেখ

পণ্যের বিবরণ- অপটিক্যাল পাওয়ার মিটার

একটি অপটিক্যাল পাওয়ার মিটার কি?

একটি অপটিক্যাল পাওয়ার মিটার হল একটি নির্ভুল অপটোইলেক্ট্রনিক যন্ত্র যা অপটিক্যাল সিগন্যালের শক্তি পরিমাপ করার জন্য ডিজাইন করা হয়েছে, সাধারণত লেজার, লাইট-এমিটিং ডায়োড (এলইডি), বা ফাইবার-অপ্টিক ট্রান্সমিশন সিস্টেম থেকে।

এটিতে দুটি প্রাথমিক উপাদান রয়েছে: একটি ক্যালিব্রেটেড ফটোডিওড সেন্সর হেড যা ইনকামিং অপটিক্যাল শক্তিকে বৈদ্যুতিক কারেন্টে রূপান্তর করে এবং একটি ডিসপ্লে/প্রসেসিং ইউনিট যা ওয়াট (W), মিলিওয়াটস (mW), বা ডেসিবেল (dBWm) এর মতো ইউনিটগুলিতে পরিমাপিত পাওয়ার মানকে প্রশস্ত করে, ডিজিটাইজ করে এবং প্রদর্শন করে।

অপটিক্যাল পাওয়ার মিটার হল ফটোনিক্স গবেষণা, ফাইবার অপটিক যোগাযোগ, লেজার উত্পাদন এবং মান নিয়ন্ত্রণের মৌলিক সরঞ্জাম। এগুলি লেজার আউটপুট চরিত্রায়ন, ফাইবার সন্নিবেশ ক্ষতি পরিমাপ, অপটিক্যাল এমপ্লিফায়ার আউটপুট পাওয়ার এবং গেইন পরিমাপ এবং সিস্টেম-স্তরের পাওয়ার বাজেট যাচাইকরণের জন্য ব্যবহৃত হয়।

আবিষ্কারক উপাদানের পছন্দ (দৃশ্যমান/NIR-এর জন্য সিলিকন, NIR/SWIR-এর জন্য InGaAs) তরঙ্গদৈর্ঘ্য পরিসীমা এবং যন্ত্রের সংবেদনশীলতা নির্ধারণ করে।

পণ্য সিরিজ ওভারভিউ

বক্স অপট্রোনিক্স বিনিময়যোগ্য ডিটেক্টর হেড এবং দুটি হোস্ট ইউনিট বিকল্প সহ একটি মডুলার অপটিক্যাল পাওয়ার মিটার প্ল্যাটফর্ম অফার করে, যা গ্রাহকদের তাদের নির্দিষ্ট পরিমাপের প্রয়োজনীয়তার জন্য অপ্টিমাইজ করা একটি সিস্টেম কনফিগার করতে দেয়:

ডিটেক্টর হেডস

• PMS-4011-2040: একীভূত গোলক সহ সিলিকন ফটোডিওড ডিটেক্টর, -20~+40dBm (10μW~10W) এর পাওয়ার রেঞ্জ সহ 400~1100nm জুড়ে। দৃশ্যমান এবং কাছাকাছি-ইনফ্রারেড লেজার শক্তি পরিমাপের জন্য আদর্শ।

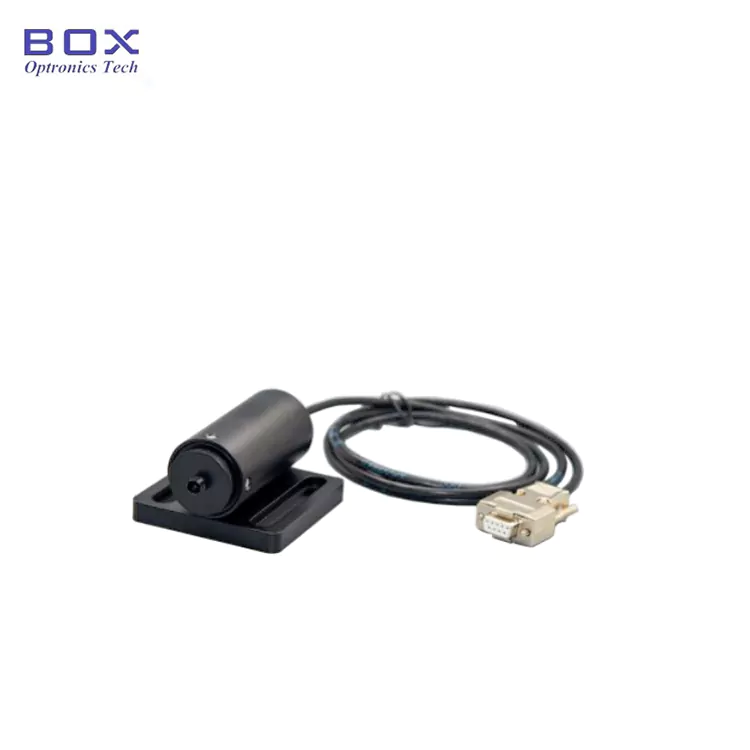

• PMS-9016-6010: InGaAs ফটোডিওড ডিটেক্টর (কোনও ইন্টিগ্রেটিং গোলক নয়), 900~1650nm জুড়ে -60~+10dBm (1nW~10mW) এর একটি বর্ধিত কম-পাওয়ার রেঞ্জ সহ। উচ্চ-সংবেদনশীলতা টেলিকম-ব্যান্ড পরিমাপের জন্য অপ্টিমাইজ করা হয়েছে।

• PMS-9016-2043: InGaAs ফটোডিওড ডিটেক্টর সমন্বিত গোলক সহ, 900~1650nm জুড়ে -20~+43dBm (10μW~20W) এর বিস্তৃত শক্তির পরিসর। সাধারণ-উদ্দেশ্য টেলিকম এবং ডেটাকম পরীক্ষার জন্য উপযুক্ত।

• PMS-1122-2040: বর্ধিত-তরঙ্গদৈর্ঘ্য InGaAs ফটোডিওড ডিটেক্টর সমন্বিত গোলক, -20~+40dBm (10μW~10W) এর পাওয়ার রেঞ্জ সহ 1100~2200nm জুড়ে। শর্ট-ওয়েভ ইনফ্রারেড (SWIR) অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

হোস্ট ইউনিট

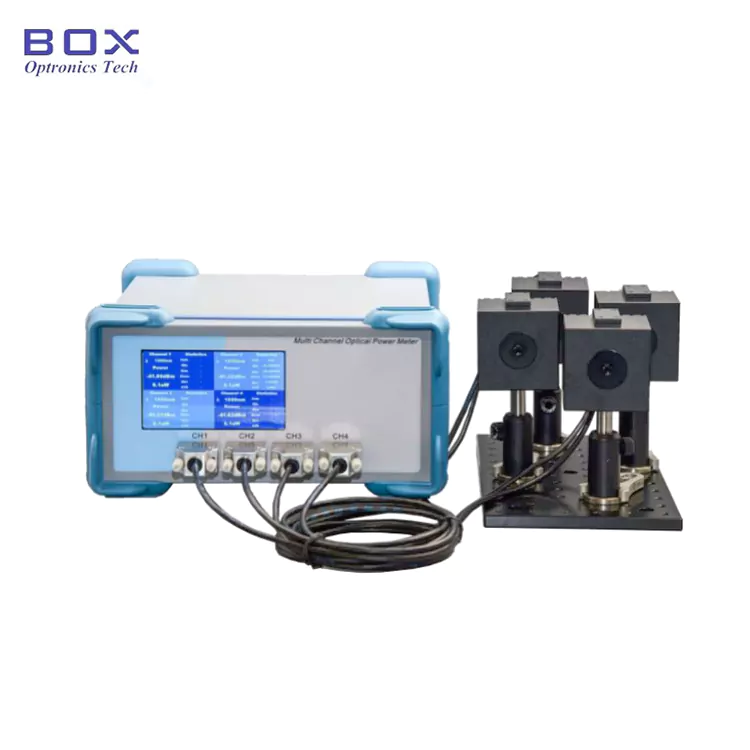

• PM-MC-4-B5 (বেঞ্চটপ মাল্টি-চ্যানেল): বড় টাচ-স্ক্রিন ডিসপ্লে সহ চার-চ্যানেল বেঞ্চটপ ইউনিট, চারটি ডিটেক্টর চ্যানেলের একযোগে পরিমাপ সমর্থন করে। ল্যাবরেটরি সেটআপ, প্রোডাকশন টেস্টিং স্টেশন এবং মাল্টি-পয়েন্ট মনিটরিং প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য আদর্শ।

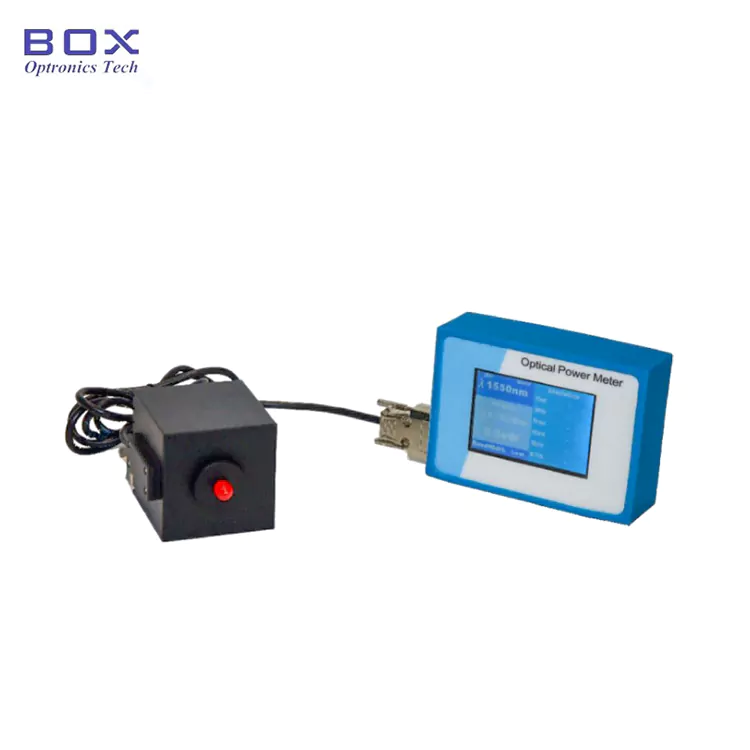

• PM-SC-1-HD (হ্যান্ডহেল্ড একক-চ্যানেল): টাচ-স্ক্রিন ইন্টারফেসের সাথে কমপ্যাক্ট একক-চ্যানেল হ্যান্ডহেল্ড ইউনিট, বহনযোগ্যতা এবং ক্ষেত্রের ব্যবহারের জন্য ডিজাইন করা হয়েছে। অন-সাইট ক্রমাঙ্কন, ফিল্ড সার্ভিস এবং মোবাইল টেস্টিং অ্যাপ্লিকেশনের জন্য পারফেক্ট।

তথ্য-অপটিক্যাল পাওয়ার মিটার অর্ডার করা

মডেল নামকরণ

হোস্ট ইউনিট নামকরণ কনভেনশন

PM - XX - X - XX

উদাহরণ: PM-MC-4-B5

ডিটেক্টর নামকরণ কনভেনশন

পিএমএস - XXXX - XXXX - XX

উদাহরণ: PMS-9016-2040-FC

ডেটাশিট এবং সফ্টওয়্যার-অপটিক্যাল পাওয়ার মিটার

ডেটাশিট

· ইউএসবি ইন্টারফেসের মাধ্যমে রিমোট কন্ট্রোল।পিসি সফ্টওয়্যার ডাউনলোড লিঙ্ক ক্রয়ের সাথে অন্তর্ভুক্ত।

উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

উদ্ধৃতি শর্তাবলী

· EXW

· ডিএপি

· এফওবি

· অন্যান্য শর্তাবলী: আলোচনা করতে আমাদের সাথে যোগাযোগ করুন।

পেমেন্ট শর্তাবলী

· PayPal: নমুনা এবং ছোট অর্ডারের জন্য দ্রুত এবং নিরাপদ অর্থপ্রদান

· T/T (ব্যাঙ্ক ট্রান্সফার): স্বাভাবিক উৎপাদন আদেশের জন্য স্ট্যান্ডার্ড পেমেন্ট পদ্ধতি

· আলিবাবা বাণিজ্য নিশ্চয়তা: ক্রেতার গ্যারান্টি সহ অনলাইন লেনদেনের জন্য নিরাপদ অর্ডার সুরক্ষা

· ক্রেডিট কার্ড: PayPal এবং Alibaba প্ল্যাটফর্মের মাধ্যমে উপলব্ধ

· নমনীয় অর্থপ্রদানের শর্তাবলী: আলোচনা সাপেক্ষ

সীসা সময়

· স্ট্যান্ডার্ড ইউনিট (ইন-স্টক মডেল): 3~5 কার্যদিবস

· মানক উত্পাদন: 10~15 কার্যদিবস

· ভলিউম অর্ডার: প্রোডাকশনের সময়সূচীর জন্য অনুগ্রহ করে যোগাযোগ করুন

· আন্তর্জাতিক শিপিং:~5 কার্যদিবস (DHL/UPS/FedEx এক্সপ্রেস)

· দ্রুত পরিষেবা: অনুরোধের ভিত্তিতে উপলব্ধ

অপারেশন নোট এবং হ্যান্ডলিং-অপটিক্যাল পাওয়ার মিটার

নিরাপত্তা সতর্কতা

· কোনও সক্রিয় লেজার বিম বা অপটিক্যাল আউটপুট পোর্টে সরাসরি তাকাবেন না

· সর্বদা উপযুক্ত লেজার নিরাপত্তা প্রোটোকল অনুসরণ করুন এবং উপযুক্ত লেজার নিরাপত্তা চশমা পরিধান করুন

· ব্যবহৃত ডিটেক্টর মডেলের জন্য সর্বোচ্চ রেট পাওয়ারের বেশি করবেন না

· ইউনিট পরিষ্কার বা পরিষেবা দেওয়ার আগে বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন

· যন্ত্রের ক্ষতি এড়াতে শুধুমাত্র নির্দিষ্ট পাওয়ার সাপ্লাই ব্যবহার করুন

ডিটেক্টর যত্ন এবং রক্ষণাবেক্ষণ

· ডিটেক্টর অ্যাপারচার পরিষ্কার রাখুন এবং ধুলো, তেল এবং ধ্বংসাবশেষ মুক্ত রাখুন

· ডিটেক্টর পৃষ্ঠ পরিষ্কার করার সময় পরিষ্কার, লিন্ট-মুক্ত ওয়াইপ এবং উপযুক্ত অপটিক্যাল ক্লিনিং সলিউশন ব্যবহার করুন

· যখন ব্যবহার না করা হয় তখন সর্বদা ডিটেক্টরে প্রতিরক্ষামূলক ক্যাপগুলি প্রতিস্থাপন করুন

· আঙ্গুল বা টুল দিয়ে সক্রিয় ডিটেক্টর পৃষ্ঠ স্পর্শ করা এড়িয়ে চলুন

· সঠিক পরিস্কার সরঞ্জাম ব্যবহার করে সন্নিবেশ করার আগে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন

· যান্ত্রিক শক ডিটেক্টরকে ফেলে দেওয়া বা সাবজেক্ট করা এড়িয়ে চলুন

· ব্যবহার না করার সময় পরিষ্কার, শুষ্ক পরিবেশে সংরক্ষণ করুন

· বার্ষিক পর্যায়ক্রমিক পুনঃক্রমিককরণের সুপারিশ করা হয়

গুণমানের নিশ্চয়তা

বক্স অপট্রোনিক্স নির্ভরযোগ্য, সামঞ্জস্যপূর্ণ কর্মক্ষমতা সহ উচ্চ-মানের অপটিক্যাল পরীক্ষা এবং পরিমাপ যন্ত্র প্রদান করতে প্রতিশ্রুতিবদ্ধ। আমাদের সমস্ত অপটিক্যাল পাওয়ার মিটার চালানের আগে কঠোর পরীক্ষা, ক্রমাঙ্কন এবং মান নিয়ন্ত্রণ পদ্ধতির মধ্য দিয়ে যায়।

ওয়ারেন্টি

· ডেলিভারির তারিখ থেকে ১২ মাসের সীমিত ওয়ারেন্টি

· ওয়্যারেন্টি উপকরণ এবং কাজের ত্রুটিগুলি কভার করে

· ওয়ারেন্টির অধীনে ত্রুটিপূর্ণ ইউনিটের জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন

· ওয়্যারেন্টি অপব্যবহার, অব্যবস্থাপনা, অননুমোদিত পরিবর্তন, বা ভোগ্য যন্ত্রাংশের স্বাভাবিক পরিধানের কারণে ক্ষতি কভার করে না
