850nm হাই পাওয়ার সার্কুলেটর

বক্স অপট্রোনিক্স 850nm হাই পাওয়ার সার্কুলেটর সরবরাহ করে, একটি উচ্চ-পারফরম্যান্স প্যাসিভ অপটিক্যাল উপাদান যা ফাইবার-অপটিক সিস্টেমে সুনির্দিষ্ট আলোর দিক নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এই 3-পোর্ট সার্কুলেটরটি চমৎকার অপটিক্যাল পারফরম্যান্স বজায় রেখে একটি ক্রমিক পদ্ধতিতে পোর্ট থেকে পোর্টে অপটিক্যাল সিগন্যাল রাউটিং করে নন-পারস্পরিক ট্রান্সমিশন সক্ষম করে।

1.0dB হিসাবে কম হিসাবে সাধারণ সন্নিবেশ ক্ষতি, 25dB আদর্শের উচ্চ বিচ্ছিন্নতা এবং 45dB সর্বনিম্ন উচ্চ রিটার্ন লস সমন্বিত, এই সার্কুলেটর উচ্চ-শক্তি 850nm অ্যাপ্লিকেশনের জন্য আদর্শ। এটি পোর্ট জুড়ে 500mW/1W/5W/10W পর্যন্ত মোট গড় পাওয়ার হ্যান্ডলিং সমর্থন করে, এটিকে ফাইবার লেজার এবং এমপ্লিফায়ার সিস্টেমের চাহিদার জন্য উপযুক্ত করে তোলে।

780-HP ফাইবার পিগটেল সহ একটি কমপ্যাক্ট 58×28×26mm প্যাকেজে রাখা, 850nm উচ্চ শক্তির সার্কুলেটর স্থিতিশীলতা এবং নির্ভরযোগ্য দীর্ঘমেয়াদী কর্মক্ষমতা প্রদান করে।

মূল বৈশিষ্ট্য

• উচ্চ বিচ্ছিন্নতা: 25dB টিপিক্যাল পিক আইসোলেশন, 22dB সর্বনিম্ন

• কম সন্নিবেশ ক্ষতি: 1.0dB সাধারণ, 1.5dB সর্বাধিক

• উচ্চ রিটার্ন লস: ন্যূনতম 45dB (ইনপুট/আউটপুট)

• কম মেরুকরণ নির্ভর ক্ষতি (PDL): ≤0.15dB

• হাই পাওয়ার হ্যান্ডলিং: 500mW, 1W, 5W, 10W পর্যন্ত

• উচ্চ পিক পাওয়ার ক্ষমতা: NS পালস অপারেশনের জন্য <10kW

• উচ্চ ক্রসস্টাল দমন: 45dB সর্বনিম্ন

• কমপ্যাক্ট এবং শক্তিশালী প্যাকেজ ডিজাইন: 58×28×26mm

• উচ্চ-পাওয়ার অ্যাপ্লিকেশনের জন্য 780-HP ফাইবার পিগটেল

• চমৎকার নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী স্থায়িত্ব

• 3-পোর্ট অ পারস্পরিক আলো সংক্রমণ

• ওয়াইড অপারেটিং তাপমাত্রা পরিসীমা: +10°C থেকে +50°C

সাধারণ অ্যাপ্লিকেশন

• ফাইবার অপটিক সেন্সিং সিস্টেম

• ফাইবার অপটিক ইন্সট্রুমেন্টেশন এবং পরীক্ষার সরঞ্জাম

• 850nm ফাইবার লেজার সিস্টেম

• বায়োমেডিকাল ইমেজিং এবং OCT সিস্টেম

• গবেষণা ও উন্নয়ন পরীক্ষাগার

• ডিস্ট্রিবিউটেড ফিডব্যাক (DFB) লেজার সুরক্ষা

প্রযুক্তিগত বিশেষ উল্লেখ

অপটিক্যাল স্পেসিফিকেশন (T=25°C)

যান্ত্রিক এবং পরিবেশগত বিশেষ উল্লেখ

*দ্রষ্টব্য: উপরের স্পেসিফিকেশন সংযোগকারী ছাড়া ডিভাইসের জন্য। কানেক্টর সহ ডিভাইসগুলির জন্য, হ্যান্ডলিং পাওয়ার 1W এর মধ্যে সীমাবদ্ধ, সন্নিবেশের ক্ষতি 0.3dB বেশি, রিটার্ন লস 5dB কম এবং বিলুপ্তির অনুপাত 2dB কম।

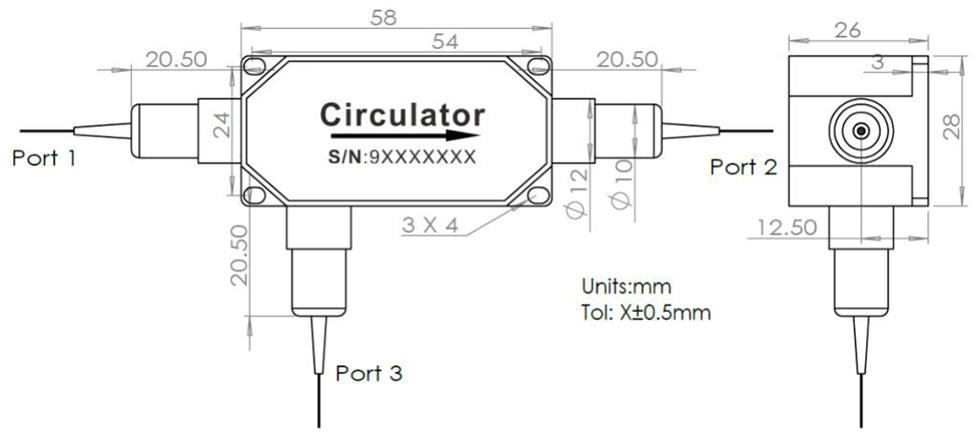

প্যাকেজের মাত্রা

850nm হাই পাওয়ার সার্কুলেটরটি নিম্নোক্ত মাত্রা (ইউনিট: মিমি) সহ একটি কমপ্যাক্ট, শক্তিশালী হাউজিং-এ প্যাকেজ করা হয়েছে:

• প্যাকেজের আকার: 58 × 28 × 26 মিমি

• ফাইবার পিগটেল সহ 3-পোর্ট কনফিগারেশন

• নিরাপদ ইনস্টলেশনের জন্য 4 মাউন্টিং গর্ত

• সহনশীলতা: ±0.5 মিমি

পোর্ট কনফিগারেশন

এই 3-পোর্ট অপটিক্যাল সার্কুলেটরটি 1 → 2 → 3 → 1 ক্রমানুসারে একমুখী অপটিক্যাল সিগন্যাল রাউটিং সক্ষম করে:

• পোর্ট 1 → পোর্ট 2: কম সন্নিবেশ ক্ষতি ফরওয়ার্ড ট্রান্সমিশন

• পোর্ট 2 → পোর্ট 3: ব্যাকস্ক্যাটারড/প্রতিফলিত সিগন্যালের রাউটিং

• পোর্ট 3 → পোর্ট 1: ফরোয়ার্ড ট্রান্সমিশন সার্কুলেশন লুপ সম্পূর্ণ করে, বিপরীত পথে উচ্চ বিচ্ছিন্নতা বজায় রেখে

ডিভাইসটি ফাইবার সেন্সিং, লেজার সুরক্ষা এবং অপটিক্যাল পরিমাপ সিস্টেমের জন্য আদর্শ করে তোলে, অ-সংলগ্ন বন্দরগুলির মধ্যে দিকনির্দেশক সংকেত প্রচার এবং কার্যকর বিচ্ছিন্নতা নিশ্চিত করতে একটি অ-পারস্পরিক অপটিক্যাল ডিজাইন ব্যবহার করে।

কাজের নীতি

একটি 850nm হাই-পাওয়ার অপটিক্যাল সার্কুলেটর হল একটি প্যাসিভ মাল্টি-পোর্ট নন-রিসিপ্রোকাল ডিভাইস যা 1 → 2 → 3 → 1 দিকনির্দেশে অপটিক্যাল সিগন্যালগুলিকে রুট করে, ফাইবার অপটিক সিস্টেমে দিকনির্দেশনামূলক সংকেত পরিচালনা সক্ষম করে।

ডিভাইসটি মেরুকরণ-নির্ভর অপটিক্যাল রাউটিং উপাদানগুলির সাথে মিলিত ফ্যারাডে ঘূর্ণন প্রভাবের উপর ভিত্তি করে।

কাজের নীতি:

•ফ্যারাডে রোটেটর: একটি নির্দিষ্ট অ-পারস্পরিক মেরুকরণ ঘূর্ণন (সাধারণত 45°) প্রবর্তন করে, যা প্রচারের দিক থেকে স্বাধীন

• পোলারাইজেশন রাউটিং অপটিক্স: মেরুকরণ অবস্থার উপর ভিত্তি করে সরাসরি অপটিক্যাল সংকেত

• নন-পারস্পরিক ট্রান্সমিশন: বিপরীত প্রচার পাথের মধ্যে উচ্চ বিচ্ছিন্নতার সাথে দিকনির্দেশক সংকেত রাউটিং নিশ্চিত করে

মূল ফাংশন:

• অপটিক্যাল সিগন্যালকে আলাদা করে সামনের দিকে এবং পিছনের দিকে প্রচার করে

•ব্যাক-প্রতিফলন থেকে লেজার উত্স রক্ষা করে

• ফাইবার অপটিক সেন্সিং এবং লেজার সিস্টেমে দ্বিমুখী অপারেশন সক্ষম করে

• পরিমাপ এবং সেন্সিং আর্কিটেকচারে সিগন্যাল রাউটিং সমর্থন করে

কেন বক্স অপট্রোনিক্স চয়ন করুন?

• চালানের আগে 100% পরীক্ষার সাথে কঠোর মান নিয়ন্ত্রণ

• স্থিতিশীল বাল্ক ডেলিভারি ক্ষমতা সহ প্রতিযোগিতামূলক মূল্য

•তরঙ্গদৈর্ঘ্য, শক্তি, ফাইবার এবং সংযোগকারীর জন্য নমনীয় কাস্টমাইজেশন বিকল্প

•7×24 ঘন্টা প্রযুক্তিগত সহায়তা এবং দ্রুত প্রতিক্রিয়া

• মূল্যায়নের জন্য নমুনা পরীক্ষা উপলব্ধ

• DHL, UPS, এবং FedEx এক্সপ্রেস ডেলিভারির সাথে বিশ্বব্যাপী শিপিং

তথ্য অর্ডার

মডেল নামকরণ

HPCIR - XXX - X - X - X - X - XX - XX

উদাহরণ: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm হাই পাওয়ার সার্কুলেটর, 780-HP ফাইবার, 900μm আলগা টিউব, 1m ফাইবার দৈর্ঘ্য, 58x28x26mm প্যাকেজ, 10W হ্যান্ডলিং পাওয়ার, FC/APC সংযোগকারী

উপলব্ধ কাস্টমাইজেশন বিকল্প

• কেন্দ্রের তরঙ্গদৈর্ঘ্য: 830nm, 850nm, অনুরোধের ভিত্তিতে অন্যান্য তরঙ্গদৈর্ঘ্য উপলব্ধ

• পাওয়ার রেটিং: 500mW, 1W, 5W, 10W, কাস্টম ডিজাইনের জন্য উচ্চতর পাওয়ার উপলব্ধ

•ফাইবারের ধরন: 780-HP, অন্যান্য বিশেষ ফাইবার

•ফাইবার দৈর্ঘ্য: 0.5m, 0.8m, 1m, 1.5m, 2m (কাস্টম দৈর্ঘ্য উপলব্ধ)

•পিগটেলের ধরন: 250μm বেয়ার ফাইবার, 900μm আলগা টিউব, 3.0 মিমি আলগা টিউব

• সংযোগকারীর ধরন: FC/UPC, FC/APC, SC/APC, LC/APC, বা কাস্টম সংযোগকারী

•প্যাকেজের আকার: স্ট্যান্ডার্ড 58x28x26mm বা কাস্টম প্যাকেজের মাত্রা

• 4-পোর্ট সার্কুলেটর কনফিগারেশন অনুরোধের ভিত্তিতে উপলব্ধ

কাস্টম প্রয়োজনীয়তার জন্য, আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন.

ডেটাশিট এবং পরীক্ষার রিপোর্ট

প্রতিটি 850nm হাই পাওয়ার সার্কুলেটর পরিমাপ করা পারফরম্যান্সের পরামিতি নথিভুক্ত করে একটি বিস্তৃত পরীক্ষার রিপোর্ট সহ পাঠানো হয়। ডেটাশিট পিডিএফ ফাইলে বিস্তারিত স্পেসিফিকেশন এবং কর্মক্ষমতা বক্ররেখা রয়েছে।

• প্রতিটি ইউনিটের সাথে পৃথক পরীক্ষার রিপোর্ট অন্তর্ভুক্ত

ডেটাশিট

উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

উদ্ধৃতি শর্তাবলী

•EXW (প্রাক্তন কাজ): আপনার একটি DHL/UPS/FedEx অ্যাকাউন্ট থাকলে প্রস্তাবিত৷ আমরা আপনার অ্যাকাউন্ট ব্যবহার করে জাহাজ; কোন শিপিং খরচ আমাদের দ্বারা চার্জ করা হয়.

• DAP (স্থানে বিতরণ): আপনার যদি কুরিয়ার অ্যাকাউন্ট না থাকে, আমরা প্রিপেইড মালবাহী জাহাজের ব্যবস্থা করতে পারি।

•অন্যান্য শর্তাবলী: আলোচনা করতে আমাদের সাথে যোগাযোগ করুন.

পেমেন্ট শর্তাবলী

•PayPal: নমুনা এবং ছোট অর্ডারের জন্য দ্রুত এবং নিরাপদ অর্থপ্রদান

•T/T (ব্যাঙ্ক ট্রান্সফার): স্বাভাবিক উৎপাদন আদেশের জন্য স্ট্যান্ডার্ড পেমেন্ট পদ্ধতি

•আলিবাবা বাণিজ্য নিশ্চয়তা: ক্রেতার গ্যারান্টি সহ অনলাইন লেনদেনের জন্য নিরাপদ অর্ডার সুরক্ষা

• নমনীয় অর্থপ্রদানের শর্তাবলী: দীর্ঘমেয়াদী বা কৌশলগত অংশীদারদের জন্য আলোচনা সাপেক্ষ

সীসা সময়

•মানক উত্পাদন: ~10-15 কার্যদিবস

• কাস্টম কনফিগারেশন: 15-20 কার্যদিবস

• ভলিউম অর্ডার: উত্পাদন সময়সূচী জন্য যোগাযোগ করুন

•আন্তর্জাতিক শিপিং: ~3-5 কার্যদিবস (DHL/UPS/FedEx এক্সপ্রেস)

• ত্বরান্বিত পরিষেবা: অনুরোধের ভিত্তিতে উপলব্ধ

অপারেশন নোট এবং হ্যান্ডলিং

ESD সুরক্ষা

অপটিক্যাল সার্কুলেটরগুলি প্যাসিভ ডিভাইস হলেও, কার্যক্ষমতা এবং নির্ভরযোগ্যতা বজায় রাখার জন্য সঠিক হ্যান্ডলিং প্রয়োজন।

• একটি পরিষ্কার, ধুলো-মুক্ত পৃষ্ঠে কাজ করুন

• সরাসরি ফাইবার এন্ড-ফেস স্পর্শ করা এড়িয়ে চলুন

• ব্যবহার না করার সময় সংযোগকারীগুলিতে ধুলোর ক্যাপ রাখুন৷

• হ্যান্ডলিং এবং ইনস্টলেশনের সময় যথাযথ ESD সুরক্ষা ব্যবহার করুন

ফাইবার হ্যান্ডলিং

•ফাইবার অতিরিক্ত নমন এড়িয়ে চলুন

•ফাইবার পিগটেলগুলি টানবেন না বা মোচড় দেবেন না

• সংযোগের আগে পরিষ্কার ফাইবার সংযোগকারী

•যখন সংযোগকারী ব্যবহার না হয় তখন সর্বদা ডাস্ট ক্যাপ ব্যবহার করুন৷

• ব্যবহারের আগে ক্ষতির জন্য ফাইবার এন্ড-ফেস পরিদর্শন করুন

পাওয়ার হ্যান্ডলিং বিবেচনা

• নিশ্চিত করুন যে মোট ইনপুট শক্তি রেট করা সর্বাধিকের বেশি না হয়

• ওভারলোড এড়াতে সঠিক পাওয়ার মনিটরিং ব্যবহার করুন

•উচ্চ শক্তি স্তরে সঠিক তাপ অপচয়ের জন্য অনুমতি দিন

উচ্চ ক্ষমতা ক্রমাগত অপারেশন জন্য একটি তাপ সিঙ্ক উপর মাউন্ট

•দ্রষ্টব্য: সংযোগকারী-সজ্জিত ডিভাইসগুলি পাওয়ার হ্যান্ডলিং হ্রাস করেছে (1W সর্বোচ্চ)

• হঠাৎ পাওয়ার স্পাইক এড়িয়ে চলুন যা সর্বোচ্চ পাওয়ার রেটিং অতিক্রম করতে পারে

ইনস্টলেশন এবং মাউন্ট

• 4টি মাউন্টিং হোল ব্যবহার করে সার্কুলেটরটিকে নিরাপদে মাউন্ট করুন৷

•অতিরিক্ত ক্ষতি কমানোর জন্য সঠিক প্রান্তিককরণ নিশ্চিত করুন

•ফাইবার নমন ব্যাসার্ধের জন্য পর্যাপ্ত জায়গার অনুমতি দিন

• নির্ভরযোগ্যতার জন্য নির্দিষ্ট তাপমাত্রা সীমার মধ্যে কাজ করুন (+10°C থেকে +50°C)

•ফাইবার পিগটেলের উপর যান্ত্রিক চাপ এড়িয়ে চলুন

• সঠিক সংকেত রাউটিং জন্য সঠিক পোর্ট অভিযোজন নিশ্চিত করুন
