Box Optronics 850nm হাই পাওয়ার অপটিক্যাল আইসোলেটর প্রদান করে, একটি প্যাসিভ অপটিক্যাল উপাদান যা অপটিক্যাল সিস্টেমকে ক্ষতিকারক ব্যাক-রিফ্লেকশন থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে। এই উচ্চ-পারফরম্যান্স আইসোলেটরটিতে 35dB পর্যন্ত ব্যতিক্রমী বিচ্ছিন্নতা, 0.8dB সাধারণের অতি-নিম্ন সন্নিবেশের ক্ষতি, এবং 500mW/1W/5W/10W গড় শক্তি পর্যন্ত উচ্চ ক্ষমতা হ্যান্ডলিং সমর্থন করে।
780HP ফাইবার পিগটেল সহ একটি কমপ্যাক্ট 58×28×26mm প্যাকেজে রাখা, এই আইসোলেটরটি চাহিদাযুক্ত অ্যাপ্লিকেশনগুলির জন্য অসামান্য নির্ভরযোগ্যতা এবং স্থিতিশীলতা সরবরাহ করে। ফাইবার লেজার, ওসিটি সিস্টেম, অপটিক্যাল এমপ্লিফায়ার, বা টেস্ট ইন্সট্রুমেন্টেশনের জন্যই হোক না কেন, বক্স অপট্রোনিক্স কঠোর মান নিয়ন্ত্রণ এবং বিশ্বব্যাপী প্রযুক্তিগত সহায়তা দ্বারা সমর্থিত উচ্চ-মানের বিচ্ছিন্নতা সরবরাহ করে।
● উচ্চ বিচ্ছিন্নতা: 35dB পর্যন্ত সাধারণ পিক আইসোলেশন
● কম সন্নিবেশ ক্ষতি: 0.8dB সাধারণ, 1.2dB সর্বাধিক
● উচ্চ রিটার্ন লস: 45dB
● পোলারাইজেশন বজায় রাখা সংস্করণগুলির জন্য উচ্চ বিলুপ্তি অনুপাত
● উচ্চ পাওয়ার হ্যান্ডলিং: 500mW/1W/5W/10W গড় শক্তি
● লো মেরুকরণ নির্ভর ক্ষতি (PDL): <0.15dB
● কমপ্যাক্ট এবং শক্তিশালী প্যাকেজ ডিজাইন
● এসএম ফাইবার/ পিএম ফাইবার/ বা অন্যান্য ফাইবার পিগটেল
● উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী স্থিতিশীলতা
● বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা: -40°C থেকে +85°C
● অপটিক্যাল পরীক্ষা এবং পরিমাপ যন্ত্র
● 840nm/850nm অপটিক্যাল কোহেরেন্স টমোগ্রাফি (OCT) সিস্টেম
● 850nm ফাইবার লেজার সিস্টেম এবং বীজ উৎস
● ফাইবার অপটিক সেন্সিং সিস্টেম (ইন্টারফেরোমেট্রিক সেন্সিং)
● গবেষণা এবং উন্নয়ন পরীক্ষাগার
● বায়োমেডিকাল ইমেজিং এবং ডায়াগনস্টিকস
|
প্যারামিটার |
ইউনিট |
মান |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
nm |
850 |
|
অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা |
nm |
±50 |
|
টাইপ সর্বোচ্চ বিচ্ছিন্নতা 23°C |
dB |
35 |
|
মিন. 23 ডিগ্রি সেলসিয়াসে বিচ্ছিন্নতা |
dB |
25 |
|
টাইপ 23°C এ সন্নিবেশ ক্ষতি |
dB |
0.8 |
|
সর্বোচ্চ। 23°C এ সন্নিবেশ ক্ষতি |
dB |
1.2 |
|
সর্বোচ্চ 23°C এ পোলারাইজেশন নির্ভর ক্ষতি, শুধুমাত্র PI এর জন্য |
dB |
0.15 |
|
নূন্যতম। ফেরত ক্ষতি (ইনপুট/আউটপুট) |
dB |
45 |
|
সর্বোচ্চ গড় অপটিক্যাল শক্তি |
W |
0.5,1,2,5,10 |
|
সর্বোচ্চ সর্বোচ্চ শক্তি (এনএস পালস) |
কিলোওয়াট |
1,5,10 |
|
প্যারামিটার |
ইউনিট |
মান |
|
ফাইবার টাইপ |
- |
780HP |
|
সর্বোচ্চ প্রসার্য লোড |
N |
5 |
|
প্যাকেজের মাত্রা |
মিমি |
58×28×26 |
|
অপারেটিং তাপমাত্রা |
°সে |
-40~+85 |
|
স্টোরেজ তাপমাত্রা |
°সে |
0~+70 |

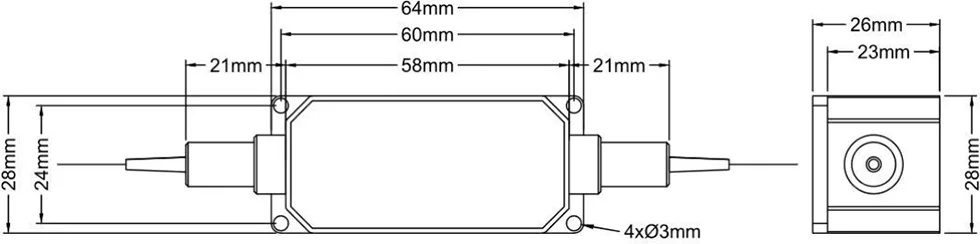

আইসোলেটরটি একটি কম্প্যাক্ট, মজবুত প্লাস্টিকের হাউজিং-এ নিম্নলিখিত মাত্রাগুলির সাথে প্যাকেজ করা হয় (একক: মিমি):
একটি 850nm হাই-পাওয়ার ফাইবার-কাপলড অপটিক্যাল আইসোলেটর হল একটি প্যাসিভ অপটিক্যাল কম্পোনেন্ট যা নন-সিপ্রোকাল লাইট ট্রান্সমিশন প্রদান করে, যা ফাইবার-ভিত্তিক সিস্টেমে পশ্চাদগামী প্রতিফলনকে ব্লক করার সময় সামনের দিকের অপটিক্যাল সিগন্যালগুলিকে পাস করতে দেয়।
ডিভাইসটি পোলারাইজেশন অপটিক্সের সাথে মিলিত ফ্যারাডে ঘূর্ণন প্রভাবের উপর ভিত্তি করে তৈরি করা হয়েছে, এবং এটি একক-মোড ফাইবার (SMF) এবং পোলারাইজেশন-মেইনটেনিং ফাইবার (PMF) উভয় সংস্করণেই উপলব্ধ, যা বিভিন্ন অপটিক্যাল সিস্টেমে নমনীয় একীকরণ সক্ষম করে।
● ফরওয়ার্ড দিক: ন্যূনতম সন্নিবেশ ক্ষতির সাথে আলো যায়
● বিপরীত দিক: পিছনের প্রতিফলিত আলো উচ্চ বিচ্ছিন্নতার সাথে অবরুদ্ধ
● লেজার ডায়োড এবং অ্যামপ্লিফায়ারগুলিকে পিছনের প্রতিফলন-প্ররোচিত ক্ষতি এবং শব্দ থেকে রক্ষা করে
● সিস্টেম স্থায়িত্ব উন্নত করে এবং তীব্রতার শব্দ কমায় (RIN)
● ✓ চালানের আগে 100% পরীক্ষার সাথে কঠোর মান নিয়ন্ত্রণ
● ✓ স্থিতিশীল বাল্ক ডেলিভারি ক্ষমতা সহ প্রতিযোগিতামূলক মূল্য
● ✓ তরঙ্গদৈর্ঘ্য, শক্তি এবং ফাইবারের জন্য নমনীয় কাস্টমাইজেশন বিকল্প
● ✓ 7×24 ঘন্টা প্রযুক্তিগত সহায়তা এবং দ্রুত প্রতিক্রিয়া
● ✓ মূল্যায়নের জন্য নমুনা পরীক্ষা উপলব্ধ
● ✓ DHL, UPS, FedEx এক্সপ্রেস ডেলিভারির সাথে গ্লোবাল শিপিং
HPIS/HPMIS - XXX -X - X - X - X - XX - XX
|
মাঠ |
কোড |
অপশন |
|
পণ্য সিরিজ |
এইচপিআইএস/এইচপিএমআইএস |
হাই পাওয়ার আইসোলেটর/ হাই পাওয়ার পিএম আইসোলেটর |
|
তরঙ্গদৈর্ঘ্য |
850, 980, 1030, 1064nm |
850: 850nm, 980: 980nm, 1030: 1030nm, 1064: 1064nm |
|
ফাইবার টাইপ |
X |
0: SM ফাইবার, 1: PM পান্ডা ফাইবার, S: নির্দিষ্ট |
|
বেণীর ধরন |
X |
0: 250μm বেয়ার ফাইবার, 1: 900μm আলগা টিউব, 3: 3.0 মিমি আলগা টিউব |
|
ফাইবার দৈর্ঘ্য |
X |
0: 0.8 মি, 1: 1 মি |
|
প্যাকেজের মাত্রা |
X |
0: 58x28x26mm, S: নির্দিষ্ট |
|
হ্যান্ডলিং ক্ষমতা |
XX |
00: 500mW, 01: 1W, 02: 2W,......, 05: 5W, 10: 10W |
|
সংযোগকারী |
XX |
FA: FC/APC | SA: SC/APC | অন্যান্য: কাস্টম অনুরোধ |
উদাহরণ: HPIS -850 -0 -1 -1 -0 -00- FA
850nm হাই পাওয়ার অপটিক্যাল আইসোলেটর, SM ফাইবার, 900um ঢিলা টিউব, 1m ফাইবারের দৈর্ঘ্য, মাত্রা: 58x28x26mm, 500mW হ্যান্ডলিং পাওয়ার, FC/APC সংযোগকারী
● কেন্দ্র তরঙ্গদৈর্ঘ্য: 850nm, 980nm,1030nm,1064nm, 1310nm, 1550nm
● পাওয়ার রেটিং: 0.5W, 1W, 2W, 5W, 10W, উচ্চ ক্ষমতা উপলব্ধ
● ফাইবারের প্রকার:780HP,SMF-28, PM1550, অন্যান্য বিশেষ ফাইবার
● ফাইবারের দৈর্ঘ্য: 0.5m, 1m, 1.5m, 2m (কাস্টম দৈর্ঘ্য)
● পিগটেল টাইপ:900um লুজ টিউব, 3.0 মিমি লুজ টিউব, বেয়ার ফাইবার
● প্যাকেজের আকার: স্ট্যান্ডার্ড বা কাস্টম প্যাকেজের মাত্রা
কাস্টম প্রয়োজনীয়তার জন্য, আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন:
ইমেইল: sales06@boxoptronics.com
টেলিফোন: +86-13322933691
ওয়েবসাইট: www.boxphotonics.com
প্রতিটি ইউনিট পরিমাপ কর্মক্ষমতা পরামিতি ডকুমেন্টিং একটি ব্যাপক পরীক্ষার রিপোর্ট সঙ্গে পাঠানো হয়. ডেটাশিট পিডিএফ ফাইলে বিস্তারিত স্পেসিফিকেশন রয়েছে।
● প্রতিটি ইউনিটের সাথে স্বতন্ত্র পরীক্ষার রিপোর্ট অন্তর্ভুক্ত
● EXW (প্রাক্তন কাজ): আপনার একটি DHL/UPS/FedEx অ্যাকাউন্ট থাকলে প্রস্তাবিত। আমরা আপনার অ্যাকাউন্ট ব্যবহার করে জাহাজ; কোন শিপিং খরচ আমাদের দ্বারা চার্জ করা হয় না।
● DAP (স্থানে ডেলিভারি): আপনার যদি কুরিয়ার অ্যাকাউন্ট না থাকে, তাহলে আমরা প্রিপেইড ফ্রেইট দিয়ে শিপিংয়ের ব্যবস্থা করতে পারি।
● অন্যান্য শর্তাবলী: আলোচনা করতে আমাদের সাথে যোগাযোগ করুন।
● PayPal: নমুনা এবং ছোট অর্ডারের জন্য দ্রুত এবং নিরাপদ অর্থপ্রদান
● T/T (ব্যাঙ্ক ট্রান্সফার): স্বাভাবিক উৎপাদন অর্ডারের জন্য স্ট্যান্ডার্ড পেমেন্ট পদ্ধতি
● আলিবাবা বাণিজ্য নিশ্চয়তা: ক্রেতার গ্যারান্টি সহ অনলাইন লেনদেনের জন্য নিরাপদ অর্ডার সুরক্ষা
● নমনীয় অর্থপ্রদানের শর্তাবলী: দীর্ঘমেয়াদী বা কৌশলগত অংশীদারদের জন্য আলোচনাযোগ্য
● মানক উৎপাদন: ~10 কার্যদিবস
● কাস্টম কনফিগারেশন: 15-20 কার্যদিবস
● ভলিউম অর্ডার: প্রোডাকশন শিডিউলের জন্য অনুগ্রহ করে যোগাযোগ করুন
● আন্তর্জাতিক শিপিং: ~3-5 কার্যদিবস (DHL/UPS/FedEx এক্সপ্রেস)
● দ্রুত পরিষেবা: অনুরোধের ভিত্তিতে উপলব্ধ (অতিরিক্ত ফি প্রযোজ্য হতে পারে)
অপটিক্যাল আইসোলেটরগুলি প্যাসিভ ডিভাইস হলেও, কার্যক্ষমতা এবং নির্ভরযোগ্যতা বজায় রাখার জন্য সঠিক হ্যান্ডলিং এখনও প্রয়োজন।
● দূষণ এড়াতে পরিষ্কার, লিন্ট-মুক্ত গ্লাভস দিয়ে হ্যান্ডেল করুন
● একটি পরিষ্কার, ধুলো-মুক্ত পৃষ্ঠে কাজ করুন
● সরাসরি ফাইবার এন্ড-ফেস স্পর্শ করা এড়িয়ে চলুন
● ব্যবহার না করার সময় সংযোগকারীগুলিতে ধুলোর ক্যাপ রাখুন
● ফাইবারের অত্যধিক বাঁক এড়িয়ে চলুন (ন্যূনতম বাঁক ব্যাসার্ধ: 30 মিমি)
● ফাইবার পিগটেলগুলিকে টানবেন না বা মোচড় দেবেন না
● কানেকশনের আগে আইসোপ্রোপাইল অ্যালকোহল দিয়ে ফাইবার কানেক্টর পরিষ্কার করুন
● যখন সংযোগকারী ব্যবহার না হয় তখন সর্বদা ডাস্ট ক্যাপ ব্যবহার করুন
● ব্যবহারের আগে ক্ষতির জন্য ফাইবার এন্ড-ফেস পরিদর্শন করুন
● সর্বোচ্চ প্রসার্য লোড রেটিং অতিক্রম করবেন না
● নিশ্চিত করুন যে ইনপুট পাওয়ার রেট করা সর্বাধিকের বেশি না হয়
● ওভারলোড এড়াতে সঠিক পাওয়ার মনিটরিং ব্যবহার করুন
● উচ্চ শক্তি স্তরে সঠিক তাপ অপচয়ের জন্য অনুমতি দিন
● উচ্চ শক্তি ক্রমাগত অপারেশনের জন্য একটি হিট সিঙ্কে মাউন্ট করুন
● ৪টি মাউন্টিং হোল ব্যবহার করে নিরাপদে আইসোলেটর মাউন্ট করুন
● অতিরিক্ত ক্ষতি কমাতে সঠিক প্রান্তিককরণ নিশ্চিত করুন
● ফাইবার বাঁকানো ব্যাসার্ধের জন্য পর্যাপ্ত জায়গার অনুমতি দিন
● নির্দিষ্ট তাপমাত্রার সীমার মধ্যে নির্ভরযোগ্যতার জন্য কাজ করুন
● ফাইবার পিগটেলের উপর যান্ত্রিক চাপ এড়িয়ে চলুন
Box Optronics এই পণ্যটিকে ক্রয়ের তারিখ থেকে 12 মাসের জন্য উপকরণ এবং কাজের ত্রুটি থেকে মুক্ত রাখার ওয়ারেন্টি দেয়। ওয়ারেন্টি সময়কালে, আমরা আমাদের বিবেচনার ভিত্তিতে ত্রুটিপূর্ণ পণ্যগুলি মেরামত বা প্রতিস্থাপন করব, বিনামূল্যে।
নিম্নলিখিত শর্তগুলি বিনামূল্যে ওয়ারেন্টির আওতায় নেই:
● প্রাকৃতিক কারণ (বজ্রপাত, বন্যা ইত্যাদি) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি
● ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশন বা অপব্যবহারের কারণে ত্রুটি
● মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি
● অননুমোদিত বিচ্ছিন্নকরণ, পরিবর্তন বা মেরামতের প্রচেষ্টা
● হাউজিং-এ পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল
● শিপমেন্টের পরে পরিবহনের সময় ক্ষতি বা ক্ষতি
● সর্বোচ্চ পাওয়ার রেটিং বা অপারেটিং অবস্থার বেশি হওয়ার কারণে ক্ষতি
● দ্রুত প্রতিক্রিয়ার সময়: ব্যবসায়িক দিনে 24 ঘন্টার মধ্যে
● দূরবর্তী সমস্যা সমাধান এবং অ্যাপ্লিকেশন সমর্থন
● ওয়ারেন্টি মেয়াদের পরে অর্থপ্রদানের রক্ষণাবেক্ষণ পরিষেবা উপলব্ধ
● কাস্টম প্রযুক্তিগত পরামর্শ পরিষেবা
