1550nm 23dBm সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার

সূচিপত্র

1. 1550nm এর পরিচিতি 23dBm সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার

2. প্রযুক্তিগত বিশেষ উল্লেখ

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. পণ্য বিবরণ

6. তথ্য অর্ডার

7. ডেটাশিট

8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

9. সীসা সময়

10. অপারেশন নোট

11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

পণ্য পরিচিতি

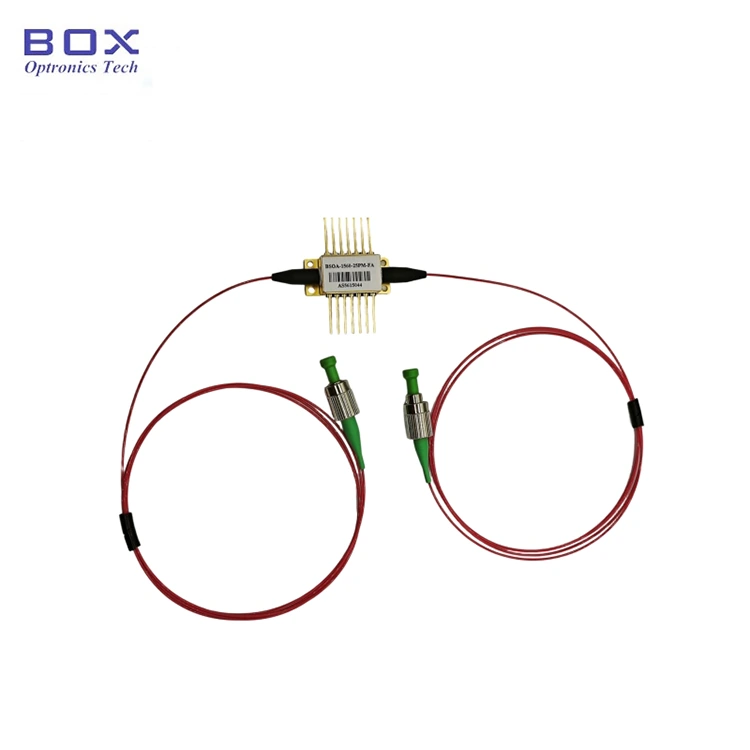

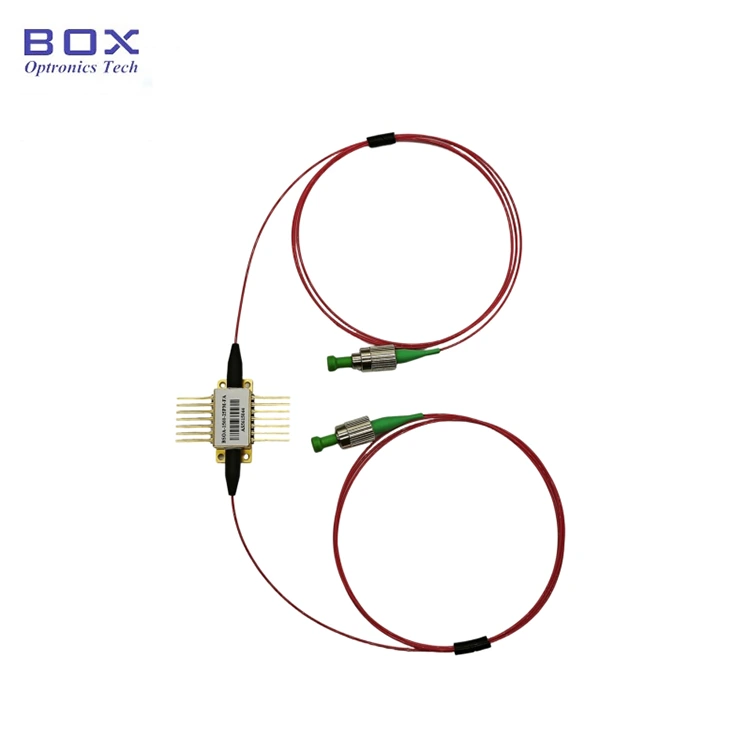

এটি একটি 1550nm 23dBm সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার একটি 14-পিন প্রজাপতি প্যাকেজ সহ। এতে 23dBm স্যাচুরেশন অপটিক্যাল পাওয়ার, 30~35dB বৈশিষ্ট্য রয়েছে ছোট সংকেত লাভ, সাধারণ 100nm -3dB ব্যান্ডউইথ লাভ, এবং TEC এবং একত্রিত করে একটি স্থিতিশীল এবং মসৃণ বর্ণালী জন্য thermistor. জন্য ক্ষতি ক্ষতিপূরণ জন্য উপযুক্ত ফাইবার অপটিক্যাল সংযোগ এবং সুইচ, WDM ফাইবার অপটিক্যাল নেটওয়ার্ক এবং MOPA লেজার

পণ্য স্পেসিফিকেশন

পণ্য বৈশিষ্ট্য

● 40G এবং 100G সি-ব্যান্ড ব্লকিং শাটার বা মড্যুলেশন;

● কম শব্দ চিত্র &নিম্ন মেরুকরণ নির্ভরতা;

● 14-পিন TEC এবং থার্মিস্টর সহ BTF প্যাকেজ।

পণ্য অ্যাপ্লিকেশন

● জন্য ক্ষতি ক্ষতিপূরণ ফাইবার অপটিক্যাল সংযোগ এবং সুইচ;

● WDM ফাইবার অপটিক্যাল নেটওয়ার্ক;

● MOPA (মাস্টার অসিলেটর পাওয়ার এমপ্লিফায়ার) লেজার।

পণ্য বিস্তারিত

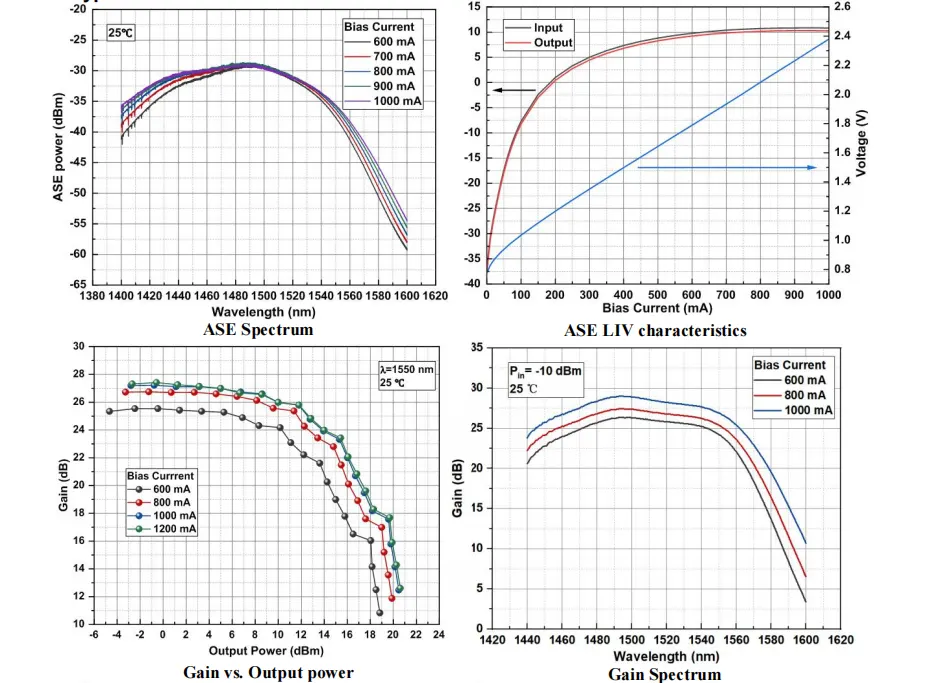

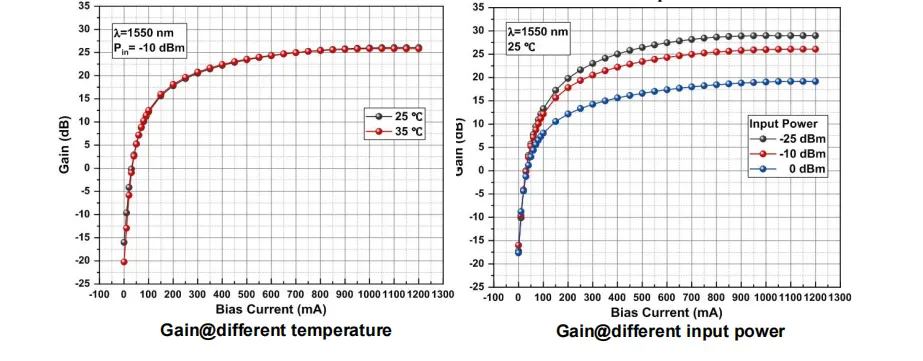

● সাধারণ বৈশিষ্ট্যগত বক্ররেখা

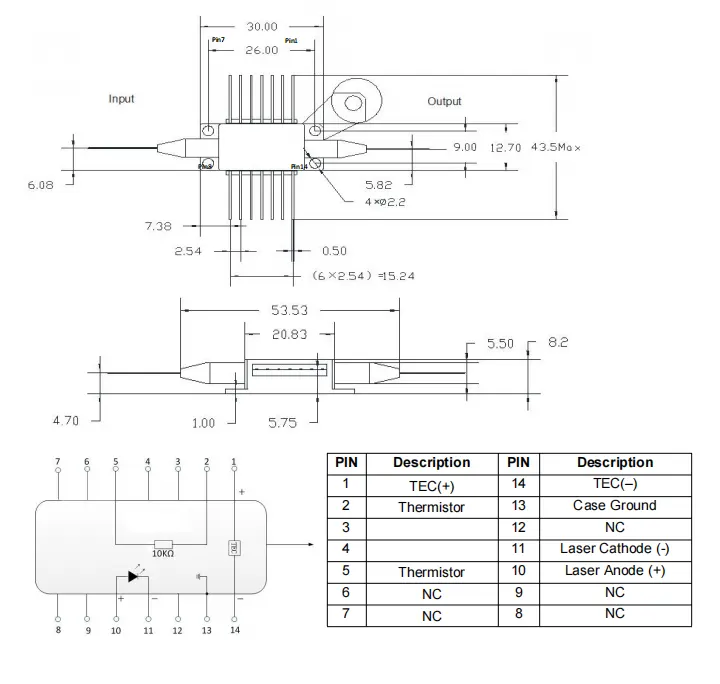

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি)-1550nm 23dBm সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার

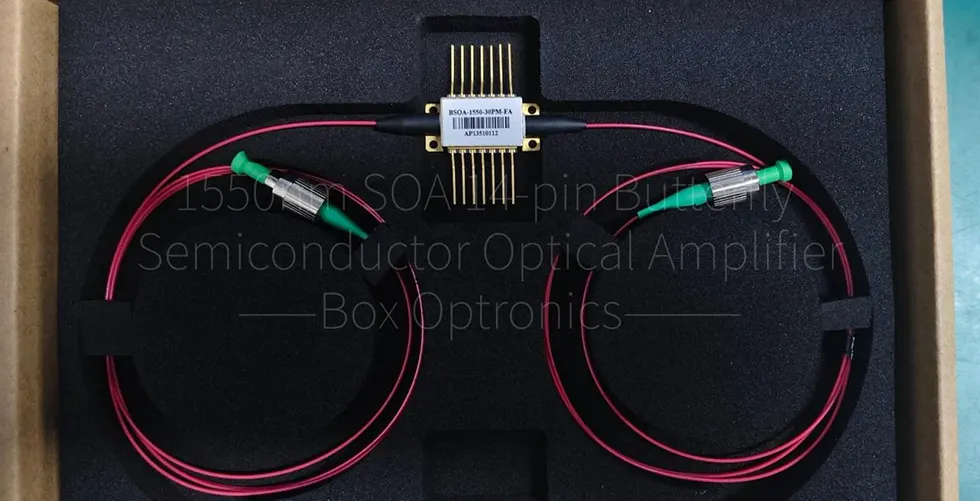

● প্যাকিং উদাহরণ

*স্বতন্ত্র ডিভাইস; বিল্ট-ইন নেই ড্রাইভার (একটি ড্রাইভারের সাথে মডিউল প্যাকেজ একত্রিত হয় ঐচ্ছিক)।

অর্ডার দিচ্ছে তথ্য

যেমন: BSOA-1550-35PM-FA

(অর্ডারের তথ্য: 1550nm 23dBm সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার, 30~ 35dB ছোট সংকেত লাভ, 23dBm স্যাচুরেশন অপটিক্যাল পাওয়ার, 14-পিন বাটারফ্লাই প্যাকেজ, SM Hi1060 ফাইবার, FC/APC সংযোগকারী সহ)।

অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com

ডেটাশিট

ডেটাশিট

উদ্ধৃতি শর্তাবলী এবং পেমেন্ট

● উদ্ধৃতির শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য

● অর্থপ্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

সীসা সময়

উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি থাকে কিছু স্টকে আছে, এটি দ্রুত পাঠানো হবে।)

আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

অপারেশন নোট

● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।

● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।

● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।

● সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলার সক্রিয় করুন, এবং৷ তারপর চিপ ওভারহিটিং প্রতিরোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপ নিয়ে এগিয়ে যান এবং ওভারলোড

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

● ওয়ারেন্টি সময়কাল:

1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। তবে বক্স অপট্রোনিক্স নিম্নলিখিত ক্ষেত্রে বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার বজায় রাখে ওয়ারেন্টি সময়কাল:

(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
