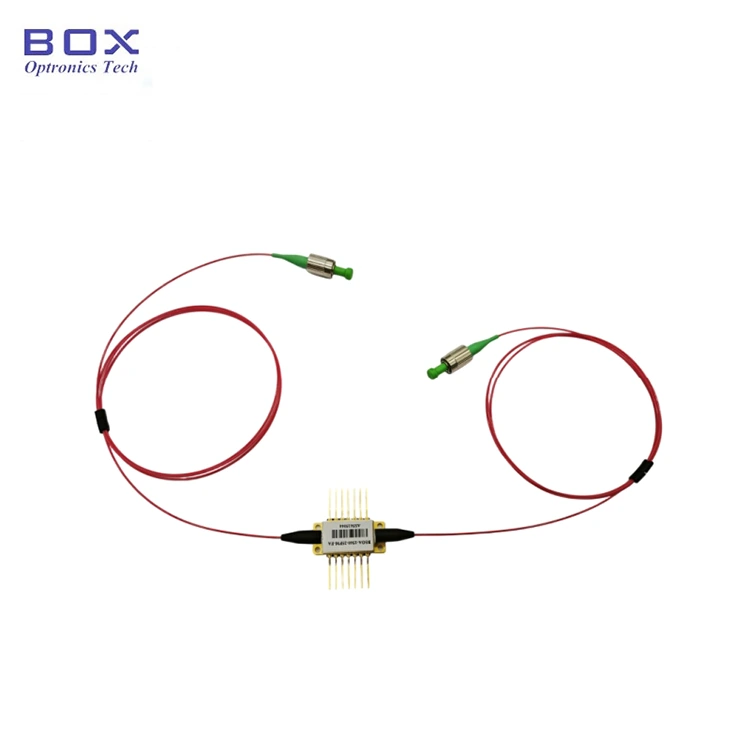

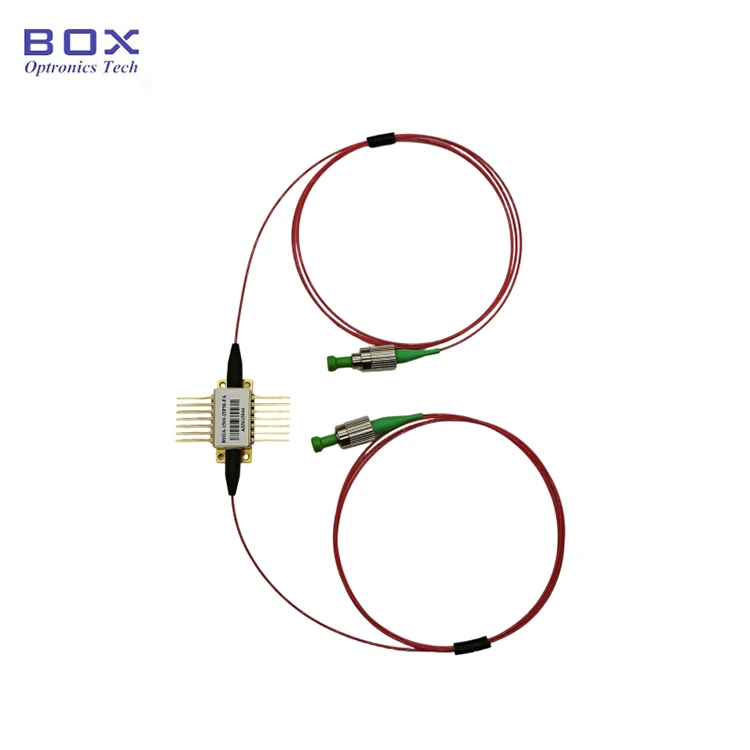

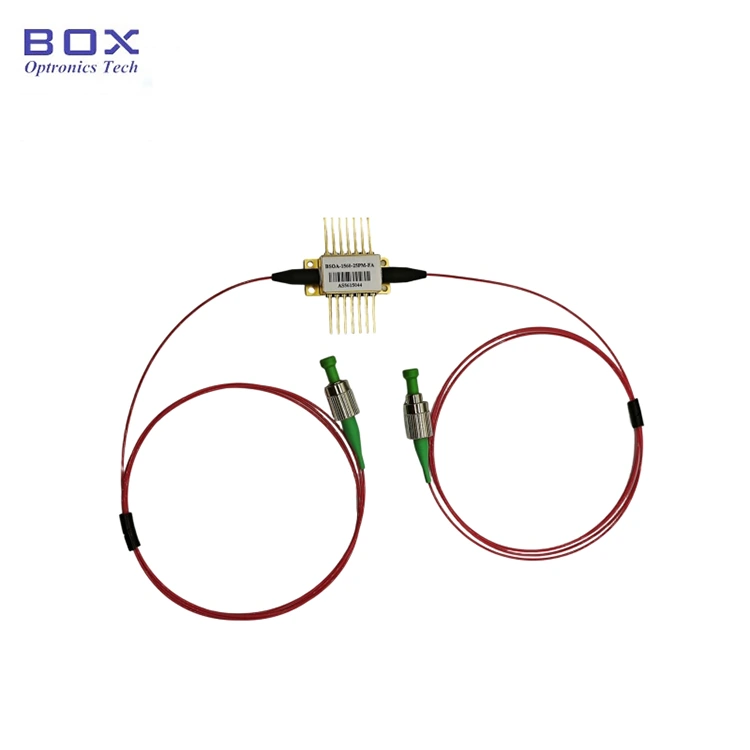

এটি একটি 1270nm 10dBm সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার একটি 14-পিন প্রজাপতি প্যাকেজ সহ। এতে 10~13dBm স্যাচুরেশন অপটিক্যাল পাওয়ার রয়েছে, 18dB ছোট সংকেত লাভ, 60nm -3dB ব্যান্ডউইথ লাভ করে, এবং TEC এবং একীভূত করে একটি স্থিতিশীল এবং মসৃণ বর্ণালী জন্য thermistor. জন্য ক্ষতি ক্ষতিপূরণ জন্য উপযুক্ত ফাইবার অপটিক্যাল সংযোগ এবং সুইচ, WDM ফাইবার অপটিক্যাল নেটওয়ার্ক এবং MOPA লেজার
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
λPEAK |
25℃, PIN=0dBm |
- |
1270 |
- |
nm |
|
ASE কেন্দ্র তরঙ্গদৈর্ঘ্য |
λASE |
25℃, IF=120mA |
- |
1260 |
- |
nm |
|
-3dB ব্যান্ডউইথ লাভ |
Δλ |
PIN=-20dBm |
60 |
- |
- |
nm |
|
স্যাচুরেশন অপটিক্যাল পাওয়ার |
পিএমএক্স |
IF=120mA, PIN=5dBm@1270nm |
10 |
- |
13 |
dBm |
|
ছোট সংকেত লাভ |
এসএসজি |
IF=120mA, PIN=-25dBm@1270nm |
- |
18 |
- |
dB |
|
মেরুকরণ বিলুপ্তি অনুপাত |
পিডিজি |
25℃, IF=120mA |
- |
0.5 |
1.0 |
dB |
|
অপারেটিং বর্তমান |
IF |
- |
- |
120 |
250 |
এমএ |
|
ফরোয়ার্ড ভোল্টেজ |
ভিএফ |
- |
- |
1.2 |
1.4 |
V |
|
গোলমাল চিত্র |
এনএফ |
25℃, IF=120mA, @1270nm |
- |
8 |
10 |
dB |
|
TEC বর্তমান |
আইটিইসি |
- |
- |
- |
1.8 |
A |
|
TEC ভোল্টেজ |
ভিটিইসি |
- |
- |
- |
3.4 |
V |
|
থার্মিস্টর প্রতিরোধ |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
থার্মিস্টর কারেন্ট |
ইথার্ম |
- |
- |
- |
5 |
এমএ |
|
মোট শক্তি |
P |
- |
- |
- |
4 |
W |
|
অপারেটিং কেস তাপমাত্রা |
শীর্ষ |
I=IF |
-10 |
- |
70 |
℃ |
|
স্টোরেজ তাপমাত্রা |
টিএস |
- |
-40 |
- |
85 |
℃ |
● 40G এবং 100G সি-ব্যান্ড ব্লকিং শাটার বা মড্যুলেশন;
● কম শব্দ চিত্র &নিম্ন মেরুকরণ নির্ভরতা;
● 14-পিন TEC এবং থার্মিস্টর সহ BTF প্যাকেজ।
● জন্য ক্ষতি ক্ষতিপূরণ ফাইবার অপটিক্যাল সংযোগ এবং সুইচ;
● WDM ফাইবার অপটিক্যাল নেটওয়ার্ক;
● MOPA (মাস্টার অসিলেটর পাওয়ার এমপ্লিফায়ার) লেজার।

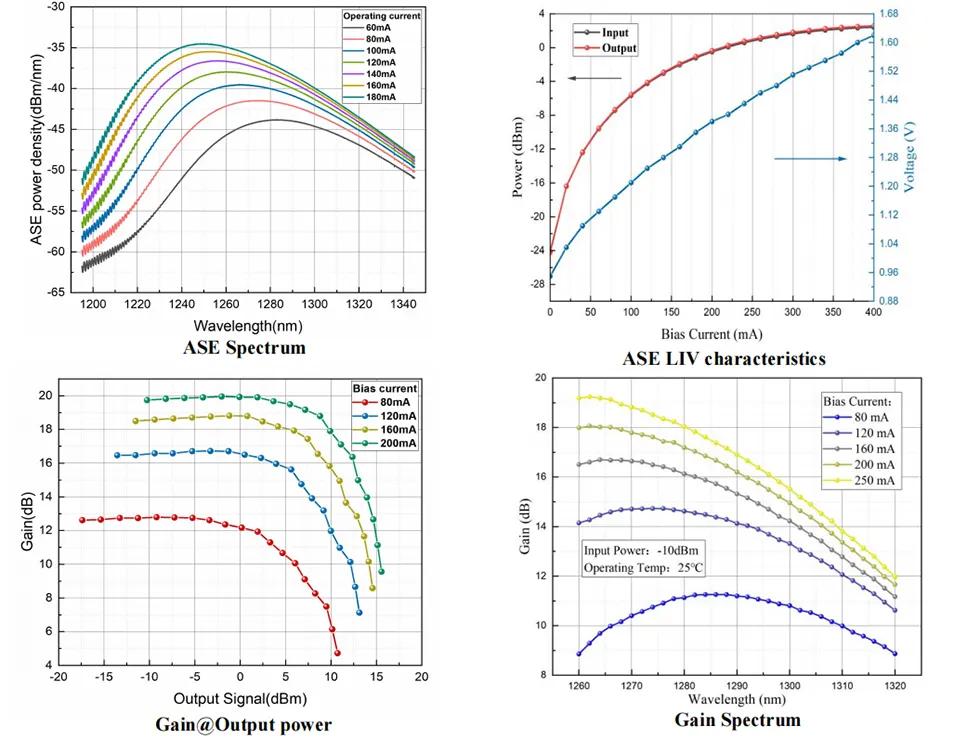

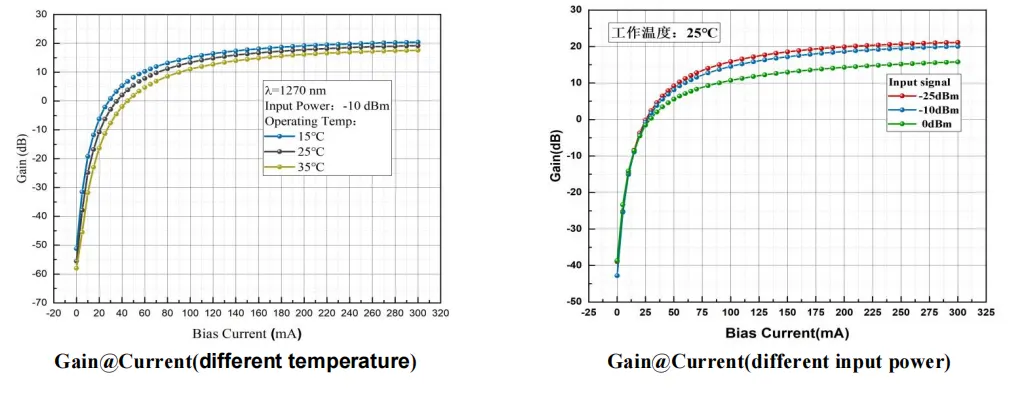

● সাধারণ বৈশিষ্ট্যগত বক্ররেখা

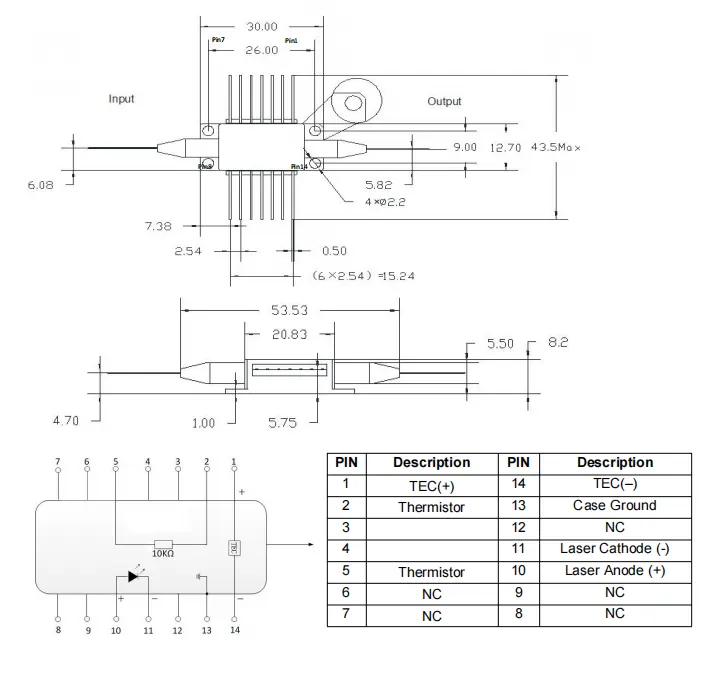

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি)-1270nm 10dBm সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার
|
নাম |
তরঙ্গদৈর্ঘ্য |
লাভ |
ফাইবার টাইপ |
সংযোগকারী |
|
বিএসওএ |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1270: 1270nm |
18:18dB |
SM:SMF-28e |
এফএ: এফসি/এপিসি অন্যান্য |
যেমন: BSOA-1270-18SM-FA
(অর্ডার তথ্য: 1270nm 10dBm সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার, 18dB ছোট সংকেত লাভ, 10~13dBm স্যাচুরেশন অপটিক্যাল পাওয়ার, 14-পিন প্রজাপতি প্যাকেজ, SM Hi1060 ফাইবার, FC/APC সংযোগকারী সহ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি থাকে কিছু স্টকে আছে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।
● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
