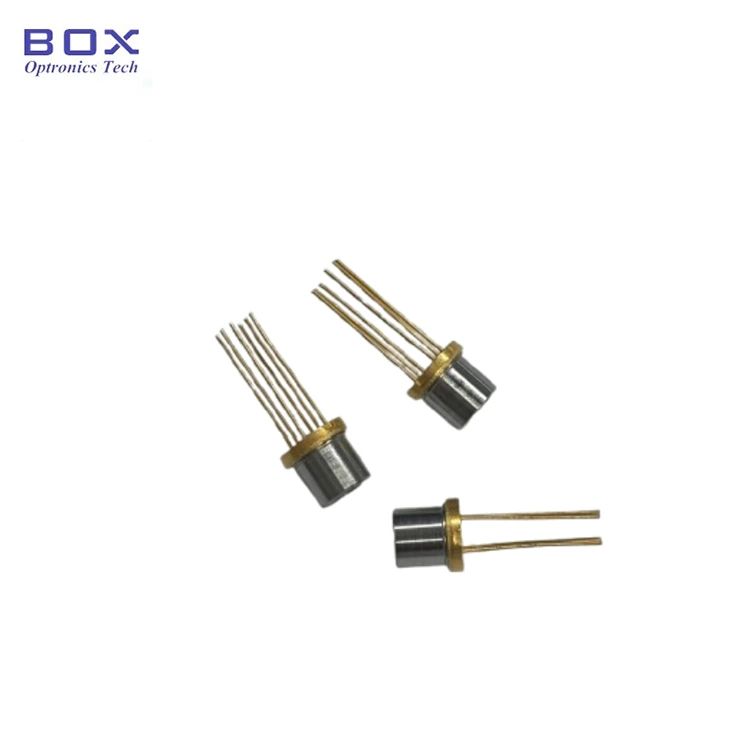

1392nm DFB লেজার ডায়োড TO-CAN

পণ্য ওভারভিউ -1392nm DFB লেজার ডায়োড TO-CAN

বক্স অপট্রোনিক্সের 1392nm DFB লেজার ডায়োড TO-CAN (মডেল: BLD-D1392.5TO60-AL) একটি 1392.5nm কেন্দ্র তরঙ্গদৈর্ঘ্য (1391.5–1393.5nm) এবং 5 মিমি অ্যাসফেরিক দৈর্ঘ্য সহ 5 মিমি ওয়াট অপটিক্যাল আউটপুট বৈশিষ্ট্যযুক্ত। ফ্রি-স্পেস অপটিক্যাল কাপলিংয়ের জন্য ডিজাইন করা হয়েছে, এই 1392nm DFB লেজার ডায়োড গ্যাস সেল কাপলিং, গ্যাস বিশ্লেষণ এবং অপটিক্যাল সেন্সিং সিস্টেম ইন্টিগ্রেশনের জন্য উপযুক্ত।

ইন্টিগ্রেটেড TEC এবং থার্মিস্টর তরঙ্গদৈর্ঘ্য স্থিতিশীলতার জন্য তাপমাত্রা নিয়ন্ত্রণ সমর্থন করে। একটি 6-পিন কনফিগারেশন সহ একটি হারমেটিক TO60 ধাতব প্যাকেজ গ্যাস বিশ্লেষক এবং শিল্প অপটিক্যাল সেন্সিং যন্ত্রগুলির জন্য একটি কম্প্যাক্ট এবং শক্তিশালী ফর্ম ফ্যাক্টর সরবরাহ করে।

মূল বৈশিষ্ট্য -1392nm DFB লেজার ডায়োড TO-CAN

· কেন্দ্র তরঙ্গদৈর্ঘ্য: 1392.5nm (সীমা 1391.5–1393.5nm),+/-1nmhigh তরঙ্গদৈর্ঘ্য নির্ভুলতা

· উচ্চ অপটিক্যাল আউটপুট পাওয়ার: ন্যূনতম 5mW

· কম থ্রেশহোল্ড স্রোত

· ইন্টিগ্রেটেড থার্মোইলেকট্রিক কুলার (TEC), থার্মিস্টার

· অ্যাসফেরিক লেন্স আউটপুট সহ কমপ্যাক্ট TO60 হারমেটিক প্যাকেজ

সাধারণ অ্যাপ্লিকেশন-1392nm DFB লেজার ডায়োড TO-CAN

· টিডিএলএএস ব্যবহার করে জলীয় বাষ্প (H₂O) সনাক্তকরণ

· ফ্রি-স্পেস গ্যাস সেল স্পেকট্রোস্কোপি

· 1392nm DFB গ্যাস বিশ্লেষকের জন্য লেজারের উৎস

· শিল্প প্রক্রিয়ার আর্দ্রতা পর্যবেক্ষণ

· অপটিক্যাল গ্যাস সেন্সিং এবং স্পেকট্রোস্কোপি যন্ত্র

· ফটোনিক্স গবেষণা এবং OEM গ্যাস বিশ্লেষণ সিস্টেম

পণ্যের স্পেসিফিকেশন -1392nm DFB লেজার ডায়োড TO-CAN

পরম সর্বোচ্চ রেটিং

ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য (T = 25°C)

TEC বৈশিষ্ট্য

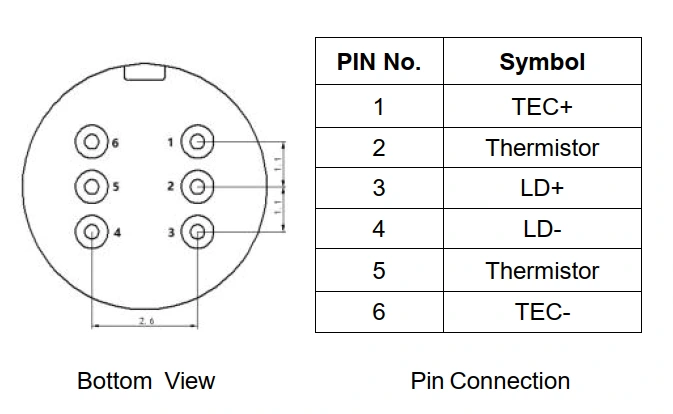

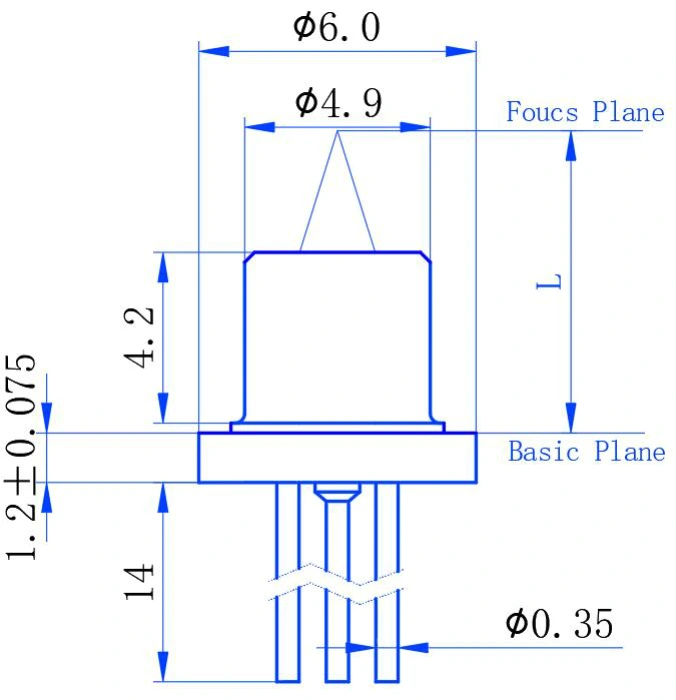

প্যাকেজ এবং পিন সংজ্ঞা

অর্ডারিং তথ্য -1392nm DFB লেজার ডায়োড TO-CAN

মডেল নামকরণ

BLD - D XXXX থেকে XX - X

উদাহরণ: BLD-D1392.5TO60-AL

ডেটাশিট -1392nm DFB লেজার ডায়োড TO-CAN

ডেটাশিট

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্নঃ 1392nm DFB লেজার দিয়ে কোন গ্যাস সনাক্ত করা যায়?

উত্তর: 1392nm তরঙ্গদৈর্ঘ্য সাধারণত জলীয় বাষ্প (H₂O) শোষণ স্পেকট্রোস্কোপির জন্য ব্যবহৃত হয় এবং TDLAS-ভিত্তিক আর্দ্রতা এবং জলীয় বাষ্প সনাক্তকরণে প্রয়োগ করা যেতে পারে। গ্যাসের ঘনত্ব, অপটিক্যাল পথের দৈর্ঘ্য এবং সিস্টেম ডিজাইনের উপর ভিত্তি করে নির্দিষ্ট শোষণ লাইন এবং অপারেটিং অবস্থার মূল্যায়ন করা উচিত। বক্স অপট্রোনিক্স বিভিন্ন গ্যাস সেন্সিং প্রয়োজনীয়তার জন্য অন্যান্য তরঙ্গদৈর্ঘ্যে DFB লেজার ডায়োডও অফার করে।

প্রশ্ন: এই TO60 DFB লেজার এবং একটি প্রজাপতি-প্যাকেজড DFB লেজারের মধ্যে পার্থক্য কী?

উত্তর: প্রধান পার্থক্য হল প্যাকেজ বিন্যাস, অপটিক্যাল ইন্টারফেস এবং খরচ।

TO60 সংস্করণে একটি কম্প্যাক্ট হারমেটিক মেটাল-ক্যান প্যাকেজ রয়েছে যার সাথে একটি সমন্বিত TEC, থার্মিস্টর এবং মুক্ত স্থান অপটিক্যাল কাপলিং এর জন্য অ্যাসফেরিক লেন্স রয়েছে।

বাটারফ্লাই ডিএফবি লেজারগুলি সাধারণত ফাইবার-পিগটেইল আউটপুটের সাথে পাওয়া যায় এবং কনফিগারেশনের উপর নির্ভর করে একটি অপটিক্যাল আইসোলেটর এবং মনিটর ফটোডিওডের মতো অতিরিক্ত ফাংশনগুলিকে একীভূত করতে পারে।

এর সহজ প্যাকেজ এবং ফ্রি-স্পেস অপটিক্যাল আউটপুট সহ, TO60 সংস্করণটি গ্যাস সেন্সিং এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য একটি আরও ব্যয়-কার্যকর বিকল্প প্রদান করে যেখানে ফাইবার কাপলিং এবং অতিরিক্ত সমন্বিত ফাংশনগুলির প্রয়োজন হয় না। পছন্দটি প্রয়োজনীয় অপটিক্যাল কাপলিং পদ্ধতি, প্যাকেজের আকার এবং সিস্টেম আর্কিটেকচারের উপর নির্ভর করে।

প্রশ্ন: কিভাবে ইন্টিগ্রেটেড TEC গ্যাস সনাক্তকরণ কর্মক্ষমতা উন্নত করে?

A: ইন্টিগ্রেটেড TEC এবং 10kΩ থার্মিস্টর DFB লেজারের জন্য তাপমাত্রা নিয়ন্ত্রণ প্রদান করে, যা স্থিতিশীল অপারেটিং অবস্থা বজায় রাখতে এবং তাপমাত্রার তারতম্যের কারণে তরঙ্গদৈর্ঘ্যের প্রবাহ কমাতে সহায়তা করে। TDLAS সিস্টেমে তাপমাত্রা নিয়ন্ত্রণ গুরুত্বপূর্ণ কারণ লেজারের তরঙ্গদৈর্ঘ্য অবশ্যই লক্ষ্য শোষণ বৈশিষ্ট্যের সাথে সারিবদ্ধ থাকতে হবে। লেজার অপারেটিং তাপমাত্রা পরিসীমা এবং সম্পূর্ণ গ্যাস সেন্সিং সিস্টেমের প্রয়োজনীয়তার সাথে TEC স্পেসিফিকেশনগুলি একসাথে বিবেচনা করা উচিত।

সম্পর্কিত পণ্য

· 1392nm 10mW DFB বাটারফ্লাই লেজার ডায়োড

· 760nm 10mW DFB বাটারফ্লাই লেজার ডায়োড

· 1512nm 10mW DFB 14-PIN বাটারফ্লাই লেজার

CO2 সেন্সিংয়ের জন্য 1574nm DFB লেজার ডায়োড

· 1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড

অপারেশন নোট এবং হ্যান্ডলিং

· লেজার ডায়োড হল ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সংবেদনশীল ডিভাইস। সঠিক ESD সুরক্ষা পদ্ধতি সবসময় পরিচালনার সময় অনুসরণ করা উচিত।

· ইলেক্ট্রোস্ট্যাটিক ক্ষতি রোধ করতে মডিউলগুলিকে সাধারণ সেমিকন্ডাক্টর ডিভাইসগুলির মতোই পরিচালনা করা উচিত। নিরাপদ রাখা এবং বহন করার জন্য, মডিউলগুলি ESD-প্রুফ উপাদান দিয়ে প্যাকেজ করা উচিত।

· একটি PCB-তে মডিউলগুলিকে একত্রিত করার জন্য, ওয়ার্কবেঞ্চ, সোল্ডারিং আয়রন এবং মানব দেহকে গ্রাউন্ড করা উচিত।

· ইএসডি-নিরাপদ প্যাকেজিং-এ প্রস্তাবিত স্টোরেজ তাপমাত্রায় (-40°C থেকে +85°C) অব্যবহৃত ডিভাইস সংরক্ষণ করুন।

· 100mA সর্বাধিক ফরোয়ার্ড কারেন্ট এবং 2V সর্বাধিক ফরোয়ার্ড ভোল্টেজ সহ ডেটাশিটে নির্দিষ্ট করা পরম সর্বোচ্চ রেটিং অতিক্রম করবেন না।

· সর্বদা কারেন্ট লিমিটিং এবং ওভার-ভোল্টেজ সুরক্ষা সহ লেজার ডায়োড ড্রাইভার ব্যবহার করুন।

·  সর্বোত্তম কর্মক্ষমতা এবং তরঙ্গদৈর্ঘ্য স্থিতিশীলতার জন্য লেজার ড্রাইভ কারেন্ট প্রয়োগ করার আগে TEC তাপমাত্রা স্থিতিশীলতা সক্ষম করুন।

· দূষণ রোধ করতে খালি আঙুল দিয়ে অ্যাসফেরিক লেন্সের পৃষ্ঠকে স্পর্শ করা এড়িয়ে চলুন। যদি পরিষ্কারের প্রয়োজন হয়, তাহলে আইসোপ্রোপাইল অ্যালকোহল (আইপিএ) এবং একটি লিন্ট-মুক্ত সোয়াব ব্যবহার করুন।

· সোল্ডার রিফ্লো তাপমাত্রা: 10 সেকেন্ডের জন্য সর্বোচ্চ 260°C। অতিরিক্ত সোল্ডারিং সময় বা তাপমাত্রা এড়িয়ে চলুন।
