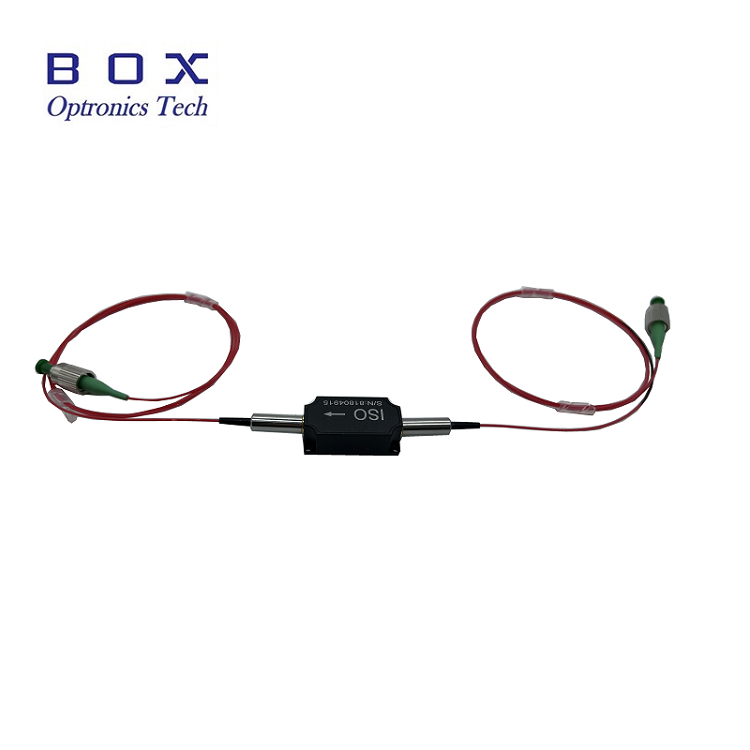

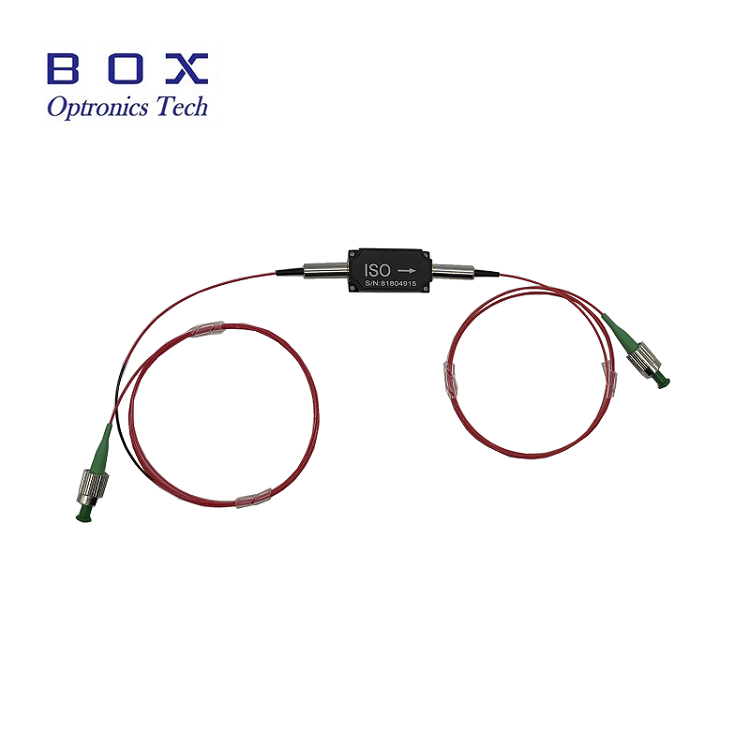

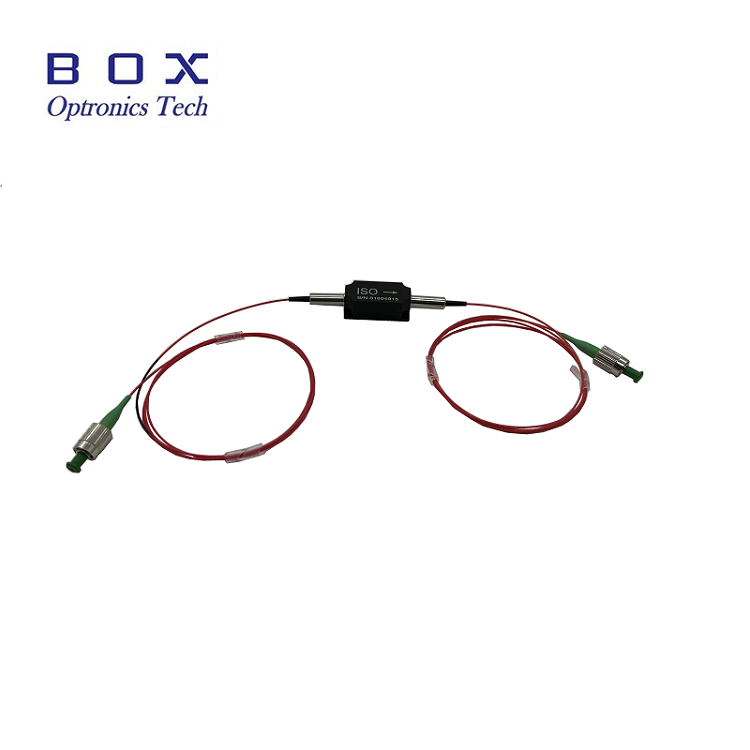

1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর

পণ্য ওভারভিউ-1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর

বক্স অপট্রোনিক্স 1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর সরবরাহ করে, একটি উচ্চ-পারফরম্যান্স প্যাসিভ অপটিক্যাল উপাদান যা লেজারের উত্স, বীজ লেজার এবং অপটিক্যাল অ্যামপ্লিফায়ারগুলিকে প্রতিফলিত এবং পিছনে বিচ্ছুরিত আলোর কারণে ক্ষতিকারক অপটিক্যাল প্রতিক্রিয়া থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে। ফ্যারাডে ঘূর্ণন প্রভাবের উপর ভিত্তি করে, এই আইসোলেটরটি অ-পারস্পরিক আলো সংক্রমণ সক্ষম করে, আলোকে কম ক্ষতির সাথে সামনের দিকে যেতে দেয় এবং উচ্চ বিচ্ছিন্নতার সাথে বিপরীত দিকের আলোকে ব্লক করে।

সাধারণ সন্নিবেশ ক্ষতি, উচ্চ বিচ্ছিন্নতা এবং উচ্চ বিলুপ্তির অনুপাতের বৈশিষ্ট্যযুক্ত, এই 1064nm বিচ্ছিন্নতা উচ্চ-শক্তি ফাইবার লেজার এবং পরিবর্ধক সিস্টেমের জন্য অপ্টিমাইজ করা হয়েছে। এটি এনএস পালস অপারেশনের জন্য 10W পর্যন্ত গড় পাওয়ার হ্যান্ডলিং এবং 10kW পর্যন্ত সর্বোচ্চ শক্তি সমর্থন করে, এটিকে শিল্প ও বৈজ্ঞানিক অ্যাপ্লিকেশনের চাহিদার জন্য উপযুক্ত করে তোলে।

মূল বৈশিষ্ট্য-1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর

• উচ্চ বিচ্ছিন্নতা: 30dB সাধারণ পিক আইসোলেশন, 25dB সর্বনিম্ন

• কম সন্নিবেশ ক্ষতি

• উচ্চ রিটার্ন ক্ষতি

• লো মেরুকরণ-নির্ভর ক্ষতি (PDL)

• উচ্চ পাওয়ার হ্যান্ডলিং: 10W গড় পাওয়ার পর্যন্ত

• কমপ্যাক্ট এবং শক্তিশালী প্যাকেজ ডিজাইন: 58×28×26mm

• PM (পোলারাইজেশন মেইনটেইনিং) এবং নন-PM সংস্করণে উপলব্ধ

• একাধিক তরঙ্গদৈর্ঘ্য বিকল্প: 980nm, 1030nm, 1064nm

সাধারণ অ্যাপ্লিকেশন-1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর

• ফাইবার লেজার সিস্টেম এবং MOPA ফাইবার লেজার

• ফাইবার অ্যামপ্লিফায়ার

• অপটিক্যাল পরীক্ষা এবং পরিমাপ যন্ত্র

• ফাইবার অপটিক সেন্সিং সিস্টেম

• এম্প্লিফায়ার চেইনে বীজ লেজার সুরক্ষা

• উচ্চ শক্তির ফাইবার লেজার সিস্টেম

• গবেষণা ও উন্নয়ন পরীক্ষাগার

• ইন্ডাস্ট্রিয়াল লেজার প্রসেসিং সিস্টেম

টেকনিক্যাল স্পেসিফিকেশন-1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর

অপটিক্যাল স্পেসিফিকেশন (T=25°C)

যান্ত্রিক এবং পরিবেশগত বিশেষ উল্লেখ

পণ্যের বিবরণ-1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর

একটি অপটিক্যাল আইসোলেটর কি?

একটি অপটিক্যাল আইসোলেটর, যা ফ্যারাডে আইসোলেটর নামেও পরিচিত, এটি একটি প্যাসিভ টু-পোর্ট অপটিক্যাল ডিভাইস যা একটি দিকে অগ্রাধিকারমূলক ট্রান্সমিশনের অনুমতি দেয় যখন বিপরীত দিকে উচ্চ বিচ্ছিন্নতা প্রদান করে। এটি লেজার এবং ফাইবার অপটিক সিস্টেমের একটি অপরিহার্য উপাদান যা প্রতিফলিত এবং পিছনে বিচ্ছুরিত আলোর দ্বারা সৃষ্ট অপটিক্যাল প্রতিক্রিয়া থেকে লেজার উত্স এবং অপটিক্যাল অ্যামপ্লিফায়ারকে রক্ষা করে।

অপটিক্যাল আইসোলেটরগুলি ফ্যারাডে প্রভাবের উপর ভিত্তি করে তৈরি করা হয়, যা একটি চৌম্বক-অপটিক উপাদান ব্যবহার করে যা একটি চৌম্বক ক্ষেত্রের অধীনস্থ আলোর মেরুকরণ ঘোরায়। পোলারাইজারগুলির সাথে মিলিত, এই পোলারাইজেশন ঘূর্ণনটি সামনের দিকে অপটিক্যাল ট্রান্সমিশন এবং বিপরীত-প্রচারকারী আলোর উচ্চ বিচ্ছিন্নতাকে সক্ষম করে।

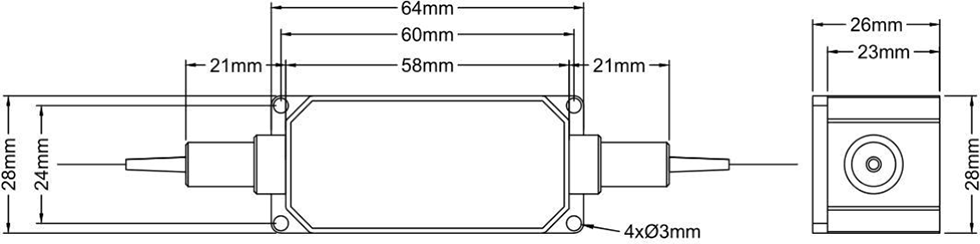

প্যাকেজের মাত্রা

1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর একটি কমপ্যাক্ট, মজবুত হাউজিং-এ নিম্নলিখিত মাত্রা (ইউনিট: মিমি):

• প্যাকেজের আকার: 58 × 28 × 26 মিমি (L×W×H)

• ফাইবার পিগটেল সহ ২-পোর্ট কনফিগারেশন

• 4টি মাউন্টিং হোল (Ø3mm) নিরাপদ ইনস্টলেশনের জন্য

• উচ্চ নির্ভরযোগ্যতা এবং তাপীয় স্থিতিশীলতার জন্য ডিজাইন করা হয়েছে

কেন বক্স অপট্রোনিক্স চয়ন করুন?

• শিপমেন্টের আগে 100% পরীক্ষার সাথে কঠোর মান নিয়ন্ত্রণ

• স্থিতিশীল বাল্ক ডেলিভারি ক্ষমতা সহ প্রতিযোগিতামূলক মূল্য

• তরঙ্গদৈর্ঘ্য, শক্তি, ফাইবার এবং সংযোগকারীর জন্য নমনীয় কাস্টমাইজেশন বিকল্প

• মূল্যায়নের জন্য নমুনা পরীক্ষা উপলব্ধ

• DHL, UPS, এবং FedEx এক্সপ্রেস ডেলিভারির সাথে বিশ্বব্যাপী শিপিং

• PM এবং নন-PM উভয় সংস্করণই উপলব্ধ

• একাধিক পাওয়ার রেটিং বিকল্প: 500mW থেকে 10W

• বিস্তৃত তরঙ্গদৈর্ঘ্য কভারেজ: 980nm, 1030nm, 1064nm

• উৎপাদনের পরিমাণের জন্য নির্ভরযোগ্য দীর্ঘমেয়াদী সরবরাহ

অর্ডারিং ইনফরমেশন-1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর

মডেল নামকরণ

HPMIS - XXXX - X - X - X - X - X - XX

উদাহরণ: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm হাই পাওয়ার পিএম আইসোলেটর, ধীর অক্ষ কাজ, দ্রুত অক্ষ অবরুদ্ধ, PM পান্ডা ফাইবার, 900μm আলগা টিউব, 1m ফাইবার দৈর্ঘ্য, 58x28x26mm প্যাকেজ, 10W হ্যান্ডলিং পাওয়ার

উদাহরণ: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm হাই পাওয়ার আইসোলেটর (নন-PM), Hi1060 ফাইবার, 900μm আলগা টিউব, 1m ফাইবার দৈর্ঘ্য, 58x28x26mm প্যাকেজ, 5W হ্যান্ডলিং পাওয়ার

উপলব্ধ কাস্টমাইজেশন বিকল্প

• কেন্দ্রের তরঙ্গদৈর্ঘ্য: 980nm, 1030nm, 1064nm, অনুরোধের ভিত্তিতে অন্যান্য তরঙ্গদৈর্ঘ্য উপলব্ধ

• পাওয়ার রেটিং: 500mW, 1W, 2W, 5W, 10W, কাস্টম ডিজাইনের জন্য উচ্চতর পাওয়ার উপলব্ধ

• পোলারাইজেশনের ধরন: পিএম (পোলারাইজেশন মেইনটেইনিং) বা নন-পিএম (স্ট্যান্ডার্ড একক মোড)

• PM অক্ষ কনফিগারেশন: ধীর অক্ষ কাজ করছে, উভয় অক্ষ কাজ করছে

• ফাইবারের প্রকার: PM পান্ডা ফাইবার, Hi1060, অন্যান্য বিশেষ ফাইবার

• ফাইবারের দৈর্ঘ্য: 0.5m, 0.8m, 1m, 1.5m, 2m (কাস্টম দৈর্ঘ্য উপলব্ধ)

• পিগটেলের ধরন: 250μm বেয়ার ফাইবার, 900μm আলগা টিউব, 3.0 মিমি আলগা টিউব

• প্যাকেজের আকার: স্ট্যান্ডার্ড 58x28x26mm বা কাস্টম প্যাকেজের মাত্রা

• ডিমান্ডিং অ্যাপ্লিকেশনের জন্য উচ্চতর আইসোলেশন সংস্করণ উপলব্ধ

কাস্টম প্রয়োজনীয়তার জন্য, আপনার স্পেসিফিকেশন সহ আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।

ডেটাশিট এবং টেস্ট রিপোর্ট-1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর

প্রতিটি ইউনিট পরিমাপ কর্মক্ষমতা পরামিতি ডকুমেন্টিং একটি ব্যাপক পরীক্ষার রিপোর্ট সঙ্গে পাঠানো হয়. ডেটাশিট পিডিএফ ফাইলে বিস্তারিত স্পেসিফিকেশন রয়েছে।

• প্রতিটি ইউনিটের সাথে স্বতন্ত্র পরীক্ষার রিপোর্ট অন্তর্ভুক্ত

ডেটাশিট

উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

উদ্ধৃতি শর্তাবলী

• EXW

• DAP

• FOB

• অন্যান্য শর্তাবলী: আলোচনা করতে আমাদের সাথে যোগাযোগ করুন।

পেমেন্ট শর্তাবলী

• PayPal: নমুনা এবং ছোট অর্ডারের জন্য দ্রুত এবং নিরাপদ অর্থপ্রদান

• T/T (ব্যাঙ্ক ট্রান্সফার): স্বাভাবিক প্রোডাকশন অর্ডারের জন্য স্ট্যান্ডার্ড পেমেন্ট পদ্ধতি

• আলিবাবা বাণিজ্য নিশ্চয়তা: ক্রেতার গ্যারান্টি সহ অনলাইন লেনদেনের জন্য নিরাপদ অর্ডার সুরক্ষা

• ক্রেডিট কার্ড: PayPal এবং Alibaba উপলব্ধ

• নমনীয় অর্থপ্রদানের শর্তাবলী: আলোচনা সাপেক্ষ

সীসা সময়

• মানক উৎপাদন: ~10-15 কার্যদিবস

• কাস্টম কনফিগারেশন: 15-20 কার্যদিবস

• ভলিউম অর্ডার: প্রোডাকশন শিডিউলের জন্য অনুগ্রহ করে যোগাযোগ করুন

• আন্তর্জাতিক শিপিং: ~3-5 কার্যদিবস (DHL/UPS/FedEx এক্সপ্রেস)

• দ্রুত পরিষেবা: অনুরোধের ভিত্তিতে উপলব্ধ

অপারেশন নোট এবং হ্যান্ডলিং-1064nm হাই পাওয়ার অপটিক্যাল আইসোলেটর

ESD সুরক্ষা

যদিও অপটিক্যাল আইসোলেটরগুলি প্যাসিভ ডিভাইস, কার্যক্ষমতা এবং নির্ভরযোগ্যতা বজায় রাখার জন্য সঠিক হ্যান্ডলিং প্রয়োজন।

• একটি পরিষ্কার, ধুলো-মুক্ত পৃষ্ঠে কাজ করুন

• ফাইবার এন্ড-ফেস সরাসরি স্পর্শ করা এড়িয়ে চলুন

• যখন ব্যবহার না করা হয় তখন কানেক্টরগুলিতে ডাস্ট ক্যাপ রাখুন

• হ্যান্ডলিং এবং ইনস্টলেশনের সময় যথাযথ ESD সুরক্ষা ব্যবহার করুন

• ফাইবার পিগটেলের ক্ষতি না করার জন্য যত্ন সহকারে পরিচালনা করুন

ফাইবার হ্যান্ডলিং

• ফাইবার অতিরিক্ত বাঁকানো এড়িয়ে চলুন

• ফাইবার পিগটেল টানবেন না বা মোচড় দেবেন না

• সঠিক ক্লিনিং টুল ব্যবহার করে সংযোগের আগে ফাইবার কানেক্টর পরিষ্কার করুন

• যখন সংযোগকারী ব্যবহার না হয় তখন সর্বদা ডাস্ট ক্যাপ ব্যবহার করুন

• ব্যবহারের আগে ক্ষতির জন্য ফাইবার এন্ড-ফেস পরিদর্শন করুন

• সর্বোচ্চ প্রসার্য লোড (5N) অতিক্রম করবেন না

পাওয়ার হ্যান্ডলিং বিবেচনা

• নিশ্চিত করুন যে ইনপুট পাওয়ার রেট করা সর্বাধিকের বেশি না হয়

• ওভারলোড এড়াতে সঠিক পাওয়ার মনিটরিং ব্যবহার করুন

• উচ্চ শক্তি স্তরে সঠিক তাপ অপচয়ের জন্য অনুমতি দিন

• হাই পাওয়ার ক্রমাগত অপারেশনের জন্য একটি হিট সিঙ্কে মাউন্ট করুন

ইনস্টলেশন এবং মাউন্ট

• ৪টি মাউন্টিং হোল ব্যবহার করে নিরাপদে আইসোলেটর মাউন্ট করুন

• অতিরিক্ত ক্ষতি কমাতে সঠিক প্রান্তিককরণ নিশ্চিত করুন

• ফাইবার বাঁকানো ব্যাসার্ধের জন্য পর্যাপ্ত জায়গার অনুমতি দিন

• নির্দিষ্ট তাপমাত্রার সীমার মধ্যে নির্ভরযোগ্যতার জন্য কাজ করুন

• ফাইবার পিগটেলের উপর যান্ত্রিক চাপ এড়িয়ে চলুন

• সঠিক সিগন্যালের দিকনির্দেশের জন্য সঠিক পোর্ট ওরিয়েন্টেশন নিশ্চিত করুন

• ইন্সটল করার আগে সামনের দিকে/বিপরীত দিক যাচাই করুন

গুণমানের নিশ্চয়তা

বক্স অপট্রোনিক্স নির্ভরযোগ্য কর্মক্ষমতা সহ উচ্চ-মানের অপটিক্যাল উপাদান প্রদান করতে প্রতিশ্রুতিবদ্ধ। আমাদের সমস্ত উচ্চ শক্তি অপটিক্যাল আইসোলেটরগুলি চালানের আগে কঠোর পরীক্ষা এবং মান নিয়ন্ত্রণের মধ্য দিয়ে যায়।

ওয়ারেন্টি

• শিপমেন্টের তারিখ থেকে ১২ মাসের সীমিত ওয়ারেন্টি

• ওয়্যারেন্টি উপকরণ এবং কারিগরের ত্রুটিগুলি কভার করে

• ওয়ারেন্টির অধীনে ত্রুটিপূর্ণ ইউনিটের জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন

• ওয়্যারেন্টি অপব্যবহার, অব্যবস্থাপনা, বা অননুমোদিত পরিবর্তনের ক্ষতি কভার করে না
