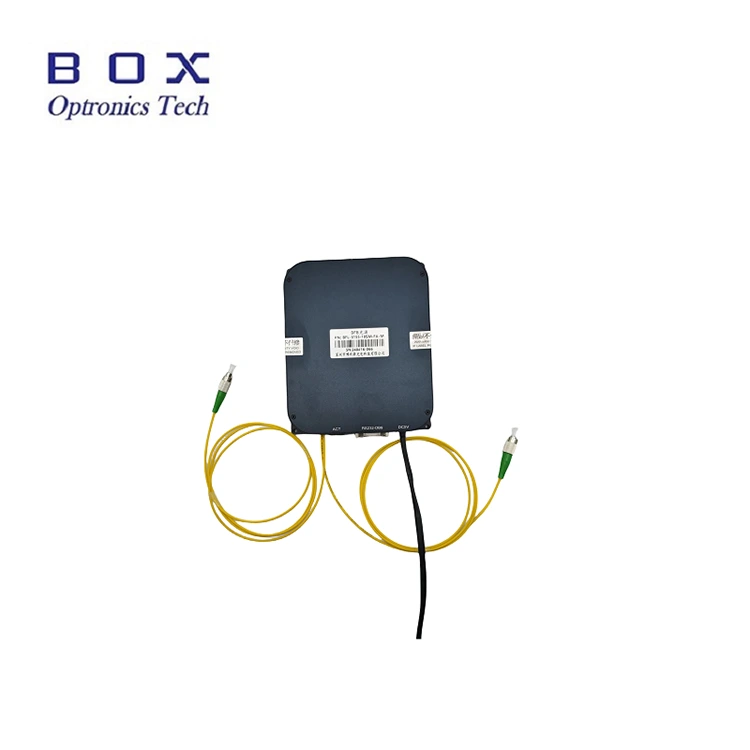

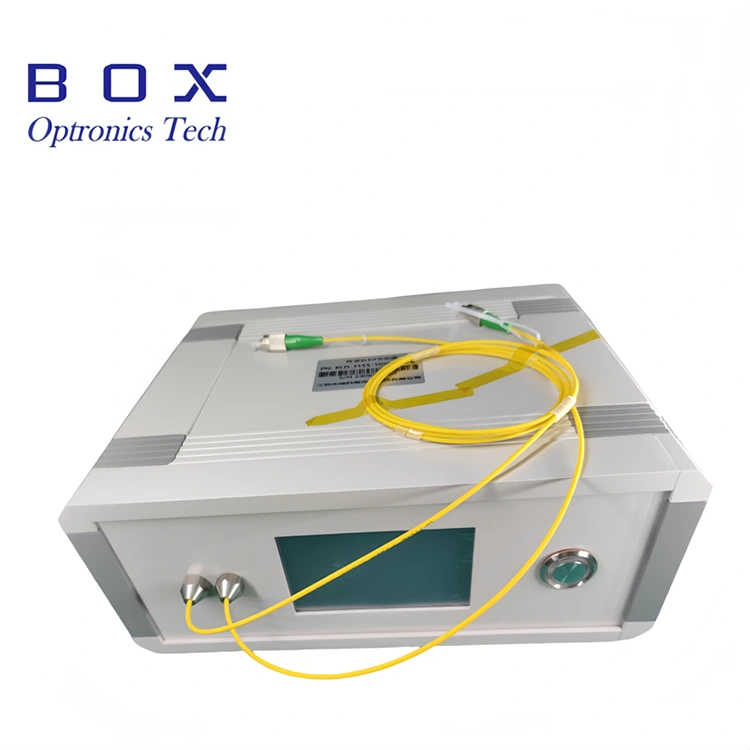

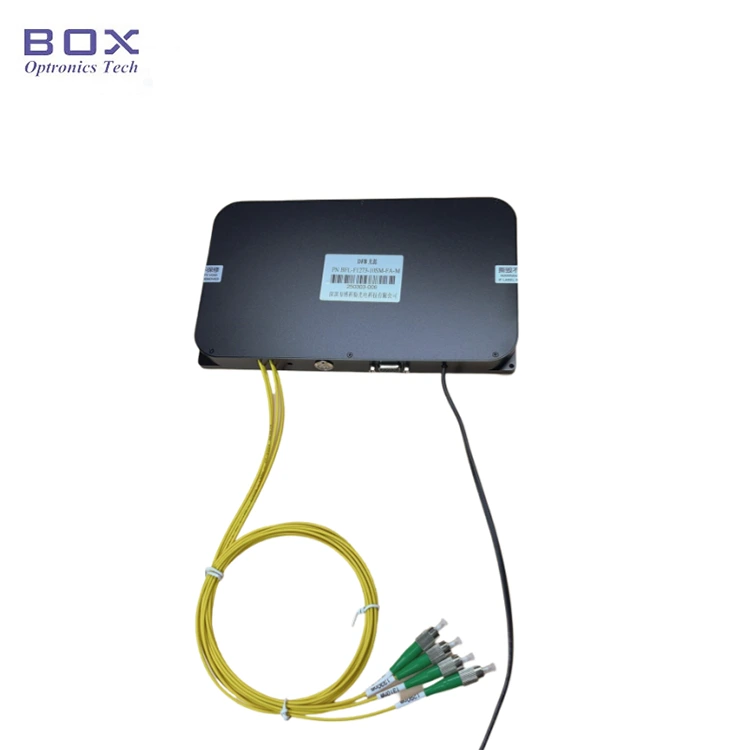

এটি একটি মাল্টি-চ্যানেল ডিএফবি লেজার উত্স যা অবাধে কনফিগারযোগ্য তরঙ্গদৈর্ঘ্য এবং ক্রমাগত-তরঙ্গ (CW) অপারেশন বৈশিষ্ট্যযুক্ত। উপলব্ধ তরঙ্গদৈর্ঘ্যের বিকল্পগুলির মধ্যে রয়েছে CWDM (1270~1650 nm), DWDM ITU চ্যানেল 18~64, LAN-WDM তরঙ্গদৈর্ঘ্য, সেইসাথে নির্দিষ্ট তরঙ্গদৈর্ঘ্য যেমন 1030 nm এবং 1064 nm। পণ্যটি দুটি কনফিগারেশনে উপলব্ধ: একটি স্বতন্ত্র ডেস্কটপ ইউনিট বা একটি সংহত মডুলার বিকল্প; যোগাযোগ ইন্টারফেস এবং পর্যবেক্ষণ সফ্টওয়্যার দিয়ে সজ্জিত. ব্যবহারকারীরা একটি স্থির আউটপুট পাওয়ার বা পাওয়ার-অ্যাডজাস্টেবল কনফিগারেশনের মধ্যে বেছে নিতে পারেন। এই মাল্টি-চ্যানেল DFB লেজার সোর্স একটি একক-চ্যানেল আলোর উৎস বা একাধিক চ্যানেল জুড়ে একযোগে আউটপুট হিসাবে অপারেশন সমর্থন করে।
|
প্যারামিটার |
ইউনিট |
দ্বৈত চ্যানেল |
চারটি চ্যানেল |
দ্রষ্টব্য |
|
কাজের তরঙ্গদৈর্ঘ্য |
nm |
1310/1550 |
1270/1290/1310/1330 |
কাস্টমাইজযোগ্য |
|
ঐচ্ছিক তরঙ্গদৈর্ঘ্য |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 এনএম 1650nm 1683nm |
DFB প্রকার |
|
|
আউটপুট পাওয়ার |
mW |
10/20/অন্যান্য |
কাস্টমাইজযোগ্য |
|
|
সাইড মোড দমন অনুপাত |
dB |
>30 |
|
|
|
ওয়ার্কিং মোড |
- |
সিডব্লিউ |
|
|
|
শক্তি সামঞ্জস্য পরিসীমা |
- |
10~100% |
|
|
|
স্বল্পমেয়াদী স্থিতিশীলতা (15 মিনিট) |
dB |
≤±0.02 সমতুল্য ≤±0.5% |
|
|
|
দীর্ঘমেয়াদী স্থিতিশীলতা (8 ঘন্টা) |
dB |
≤±0.05 সমতুল্য ≤±1 .2% |
|
|
|
সংযোগকারী |
- |
এফসি/এপিসি |
কাস্টমাইজযোগ্য |
|
|
ফাইবার টাইপ |
- |
Hi1060/SMF-28/PM1550 |
কাস্টমাইজযোগ্য |
|
|
প্যাকেজ |
মিমি |
195(W)×220(D)×120(H) |
বেঞ্চটপ |
|
|
150(W)×125 (D)×20 (H) |
মডিউল |
|||
|
পাওয়ার সাপ্লাই |
V |
AC 110~240V, <20W |
বেঞ্চটপ |
|
|
DC 5V/4A, <15W |
মডিউল |
|||
|
শক্তি খরচ |
W |
≤60 |
|
|
|
অপারেটিং তাপমাত্রা পরিসীমা |
℃ |
-5 ~+55 |
|
|
|
স্টোরেজ তাপমাত্রা পরিসীমা |
℃ |
-40 ~+85 |
|
|
● কাস্টমাইজযোগ্য তরঙ্গদৈর্ঘ্য এবং আউটপুট ক্ষমতা;
● 2~16 চ্যানেল উপলব্ধ;
● স্থায়ী বা সামঞ্জস্যযোগ্য আউটপুট শক্তি;
● উচ্চ আউটপুট স্থায়িত্ব, ছোট আকার, এবং দ্রুত স্টার্টআপ।
● WDM, AWG, PLC ডিভাইস ডিফারেনশিয়াল ক্ষতি, রিটার্ন ক্ষতি সনাক্তকরণ;
● চক্ষু সংক্রান্ত OCT;
● ফাইবার ডিভাইস ক্রমাঙ্কন এবং প্যাসিভ কম্পোনেন্ট টেস্টিং সিস্টেম।
● উপলব্ধ তরঙ্গদৈর্ঘ্য (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

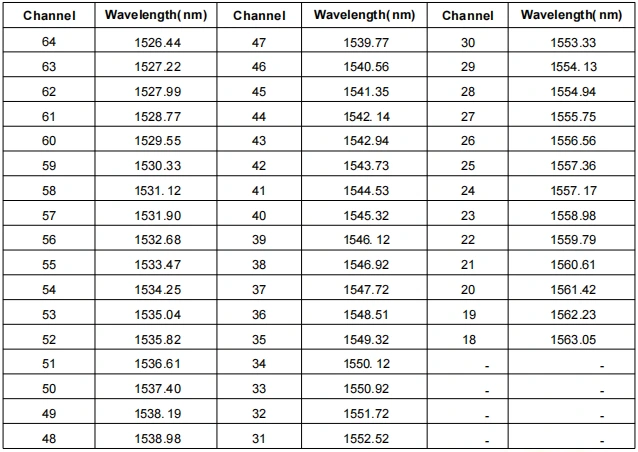

● ITU চ্যানেল 18~64 তরঙ্গদৈর্ঘ্য (মিমি):

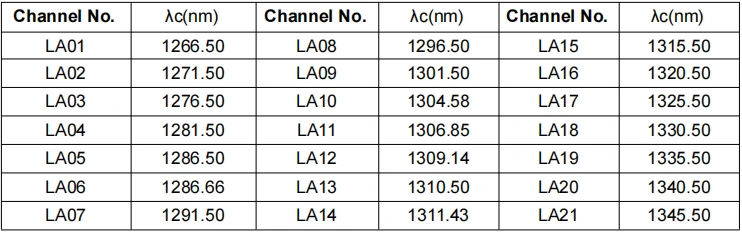

● LAN-WDM তরঙ্গদৈর্ঘ্য (মিমি):
ধাপ 1। আনপ্যাকিং: সমাবেশের আগে, সমস্ত আনুষাঙ্গিক সম্পূর্ণ কিনা তা পরীক্ষা করুন।
ধাপ 2। পাওয়ার সাপ্লাই: একটি DC সুইচিং পাওয়ার সাপ্লাই বা একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত যা তাদের পাওয়ার সাপ্লাই প্রয়োজনীয়তা পূরণ করে। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার (DC5V বা DC12V) ব্যবহার করুন। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। (পাওয়ার অ্যাডাপ্টার স্থানীয় ভোল্টেজ মান অনুযায়ী সরবরাহ করা হয়।)
ধাপ3. কানেক্টিং আউটপুট ফাইবার: ফাইবার কানেক্টর বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ খুলুন, ফাইবারের প্রান্তের মুখটি পরীক্ষা করুন এবং ফাইবারটিকে সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারের সাথে স্প্লাইস করুন যাতে কোনও দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে পরীক্ষা করা হবে।
সেটপি৪. হোস্ট কম্পিউটারের সাথে সংযোগ করুন: মাল্টি-চ্যানেল ডিএফবি লেজার সোর্স এবং কম্পিউটার সংযোগ করতে USB-RS485 DB9 ডেটা কেবল ব্যবহার করুন; সিরিয়াল পোর্ট ডেটা ক্যাবল সনাক্ত করতে কম্পিউটারকে প্রথমে একটি ডেডিকেটেড সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার এবং আলোর উত্স মডিউল সঠিকভাবে সংযুক্ত এবং যোগাযোগ করা যাবে না। ড্রাইভারের জন্য অনুগ্রহ করে বক্স অপট্রোনিক্সকে জিজ্ঞাসা করুন।

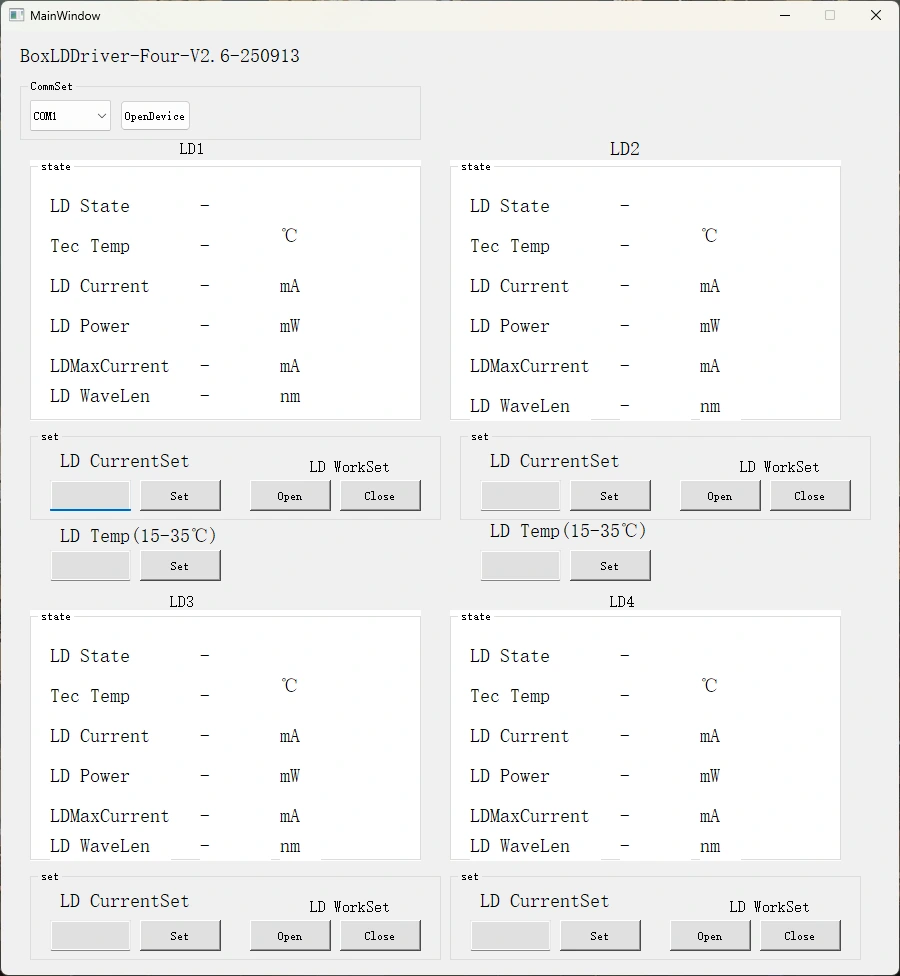

ধাপ5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স মাল্টি-চ্যানেল ডিএফবি লেজার উত্সের এলডি কারেন্ট এবং এলডি তাপমাত্রা নিয়ন্ত্রণ করতে সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার সরবরাহ করে। সঠিক পোর্ট চয়ন করুন, বর্তমান এবং তাপমাত্রা সেট করুন, তারপর খোলা বোতামে ক্লিক করুন। (ক্ষতি রোধ করতে, প্রাথমিক অপারেশনে ধীরে ধীরে ড্রাইভ কারেন্ট বাড়ান। অবিলম্বে সম্পূর্ণ কারেন্ট প্রয়োগ করবেন না।)
