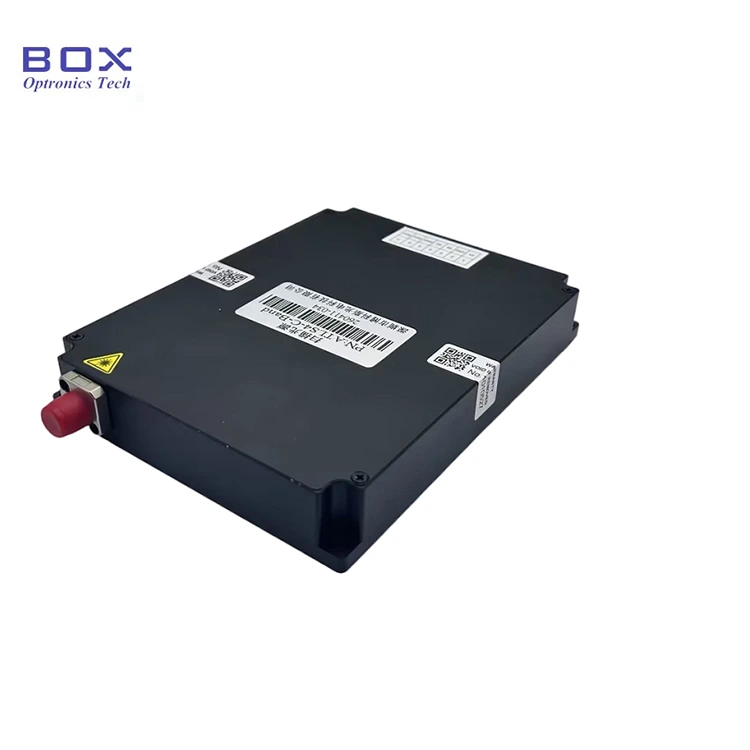

বক্স অপট্রোনিক্সের C-ব্যান্ড টিউনেবল লেজার মডিউল (ATLS4 / HTLS4 সিরিজ) হল একটি কমপ্যাক্ট, ইন্টিগ্রেটেড টিউনেবল লেজার মডিউল যা সম্পূর্ণ সি-ব্যান্ড তরঙ্গদৈর্ঘ্য পরিসীমা এবং ফাইবার-কাপল্ড আউটপুটকে কভার করে।
ATLS4 মডেলটি নির্ভুল তরঙ্গদৈর্ঘ্য টিউনিংয়ের জন্য অপ্টিমাইজ করা হয়েছে, একটি সাধারণ তরঙ্গদৈর্ঘ্য ধাপের আকার 10 pm, ≤100 µs তরঙ্গদৈর্ঘ্য স্যুইচিং সময় এবং 5 MHz এর নিচে সংকীর্ণ লাইনউইথ কর্মক্ষমতা প্রদান করে। FBG জিজ্ঞাসাবাদ, ন্যারোব্যান্ড অপটিক্যাল ফিল্টার বৈশিষ্ট্য, DWDM উপাদান পরীক্ষা, এবং নির্ভুল ফটোনিক পরিমাপ সহ উচ্চ বর্ণালী নির্ভুলতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ।
HTLS4 মডেলটি দ্রুত তরঙ্গদৈর্ঘ্য স্ক্যানিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, এতে 1 µs পর্যন্ত দ্রুত তরঙ্গদৈর্ঘ্য টিউনিং প্রতিক্রিয়া, 1000 nm/s-এর বেশি উচ্চ-গতির স্ক্যানিং ক্ষমতা এবং আনুমানিক 1 MHz লাইনউইথ রয়েছে৷ এটি ডাইনামিক FBG সেন্সিং, হাই-থ্রুপুট অপটিক্যাল কম্পোনেন্ট টেস্টিং এবং দ্রুত বর্ণালী অধিগ্রহণ অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে।
উভয় মডেল একই যান্ত্রিক প্যাকেজ, বৈদ্যুতিক ইন্টারফেস, এবং ফাইবার আউটপুট কনফিগারেশন ভাগ করে, যা সিস্টেম ডিজাইনারদের যান্ত্রিক বা বৈদ্যুতিক একীকরণ নকশা পরিবর্তন না করে প্রয়োগের প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত কর্মক্ষমতা গ্রেড নির্বাচন করতে দেয়।
• বিস্তৃত সি-ব্যান্ড তরঙ্গদৈর্ঘ্য টিউনিং পরিসীমা: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)
• উচ্চ তরঙ্গদৈর্ঘ্য নির্ভুলতা: ±10pm পরম, ±2pm স্থায়িত্ব, <3pm পুনরাবৃত্তিযোগ্যতা
• দ্রুত টিউনিং গতি: ≤100µs (ATLS4) / ≤1µs (HTLS4) প্রতি ধাপে
• উচ্চ স্ক্যানিং গতি: >40nm/s at 10pm ধাপে (ATLS4) / >1000nm/s at 20pm ধাপে (HTLS4)
• সূক্ষ্ম তরঙ্গদৈর্ঘ্যের ধাপ: 10pm টিপিক্যাল (ATLS4) / 20pm টিপিক্যাল (HTLS4)
• উচ্চ আউটপুট পাওয়ার:>10dBm(10mW) পূর্ণ টিউনিং রেঞ্জ জুড়ে
• চমৎকার পাওয়ার স্থায়িত্ব: ±0.05dBm
• ভাল শক্তি সমতলতা: ≤±0.3dB
• উচ্চ সাইড-মোড সাপ্রেশন রেশিও: >35dB (ATLS4) / >40dB (HTLS4)
• নিম্ন আপেক্ষিক তীব্রতার শব্দ: <-135dB/Hz
• সংকীর্ণ লাইনপ্রস্থ: <5MHz (ATLS4) / ~1MHz টিপিক্যাল (HTLS4), স্ট্যাটিক

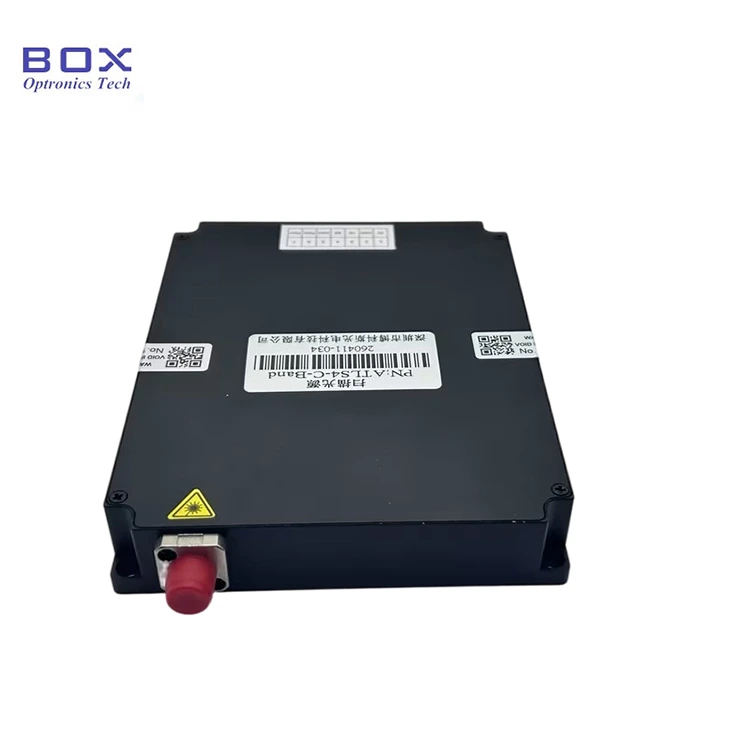

• স্ট্যান্ডার্ড FC/APC ফাইবার সংযোগকারী আউটপুট
• কমপ্যাক্ট মডিউল ফর্ম ফ্যাক্টর: 134x104x21mm
• 5V DC সরবরাহ, <5W সাধারণ বিদ্যুৎ খরচ
• বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা: -20°C থেকে +65°C
• ফাইবার ব্র্যাগ গ্রেটিং (FBG) ডিমোডুলেশন এবং জিজ্ঞাসাবাদ সিস্টেম
• অপটিক্যাল প্যাসিভ ডিভাইস টেস্টিং এবং ক্যারেক্টারাইজেশন (ইনসার্শন লস, রিটার্ন লস, ফিল্টার রেসপন্স)
• DWDM উপাদান এবং তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার পরীক্ষা
• তাপমাত্রা, স্ট্রেন এবং কম্পন পরিমাপের জন্য ফাইবার অপটিক সেন্সিং সিস্টেম
• সেতু, টানেল, পাইপলাইন এবং উইন্ড টারবাইন ব্লেডের কাঠামোগত স্বাস্থ্য পর্যবেক্ষণ
• অপটিক্যাল স্পেকট্রাম পরিমাপ এবং বিশ্লেষণের জন্য টিউনেবল লেজার উত্স
• ফটোনিক্স এবং অপটিক্যাল কমিউনিকেশন ল্যাবরেটরিতে গবেষণা ও উন্নয়ন
• অপটিক্যাল পরীক্ষা এবং পরিমাপ সরঞ্জামগুলিতে OEM একীকরণ
অপটিক্যাল এবং তরঙ্গদৈর্ঘ্য বিশেষ উল্লেখ
|
প্যারামিটার |
ATLS4-C-ব্যান্ড |
HTLS4-C-ব্যান্ড |
ইউনিট |
|
তরঙ্গদৈর্ঘ্য পরিসীমা |
>40 (টাইপ. 1525-1568) |
>45 (টাইপ. 1525-1569) |
nm |
|
টিউনিং গতি (প্রতি ধাপে) |
≤100 (টাইপ।) |
≤1 (টাইপ।) |
µs |
|
স্ক্যানিং গতি |
>40 (ধাপ 10pm) |
>1000 (ধাপ 20pm) |
nm/s |
|
স্ক্যানিং স্টেপ সাইজ |
10 (টাইপ।) |
20 (টাইপ।) |
pm |
|
পরম তরঙ্গদৈর্ঘ্য নির্ভুলতা |
±10 (টাইপ। <5) |
±10 |
pm |
|
আপেক্ষিক তরঙ্গদৈর্ঘ্য নির্ভুলতা |
±5 (টাইপ। <2) |
/ |
pm |
|
তরঙ্গদৈর্ঘ্য পুনরাবৃত্তিযোগ্যতা |
<3 |
±2 |
pm |
|
তরঙ্গদৈর্ঘ্য স্থায়িত্ব |
±2 |
±2 |
pm |
|
আউটপুট পাওয়ার |
>10 |
>10 |
dBm |
|
পাওয়ার স্থিতিশীলতা |
±0.05 |
±0.05 |
dBm |
|
শক্তি সমতলতা |
≤±0.3 |
≤±0.3 |
dB |
|
সাইড মোড দমন অনুপাত |
>35 |
>40 |
dB |
|
আপেক্ষিক তীব্রতা গোলমাল |
<-135 |
<-135 |
dB/Hz |
|
রেখা প্রস্থ (স্থির) |
<5 |
~1 (টাইপ।) |
MHz |
যান্ত্রিক এবং বৈদ্যুতিক বিশেষ উল্লেখ
|
প্যারামিটার |
স্পেসিফিকেশন |
ইউনিট |
|
ফাইবার সংযোগকারী |
এফসি/এপিসি |
- |
|
অপারেটিং তাপমাত্রা |
-20 ~ +65 |
°সে |
|
সরবরাহ ভোল্টেজ |
5 |
V |
|
সরবরাহ বর্তমান |
2 (টাইপ।) |
A |
|
শক্তি খরচ |
<5 (টাইপ।) |
W |
|
মাত্রা (L × W × H) |
134 × 104 × 21 |
মিমি |

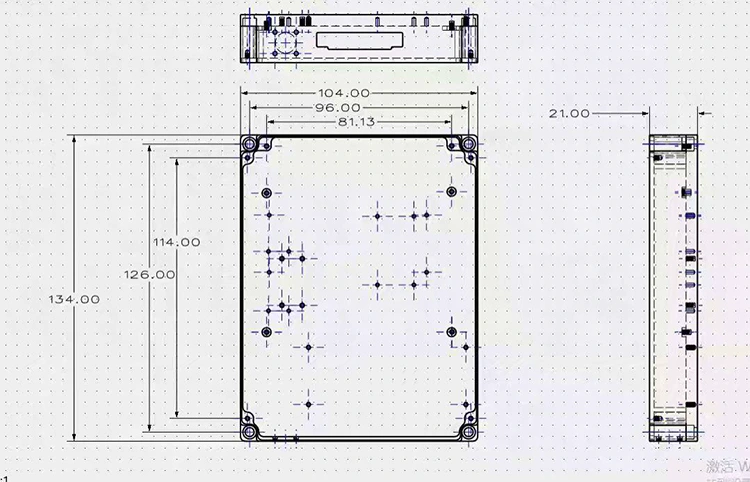

মডিউলের মাত্রা: 134mm (L) × 104mm (W) × 21mm (H)
মডেল নামকরণ
XTLS4-C-ব্যান্ড
উদাহরণ: ATLS4-C-Band, HTLS4-C-ব্যান্ড
|
মাঠ |
কোড |
বর্ণনা |
|
সিরিজ |
ATLS4 / HTLS4 |
ATLS4 = স্ট্যান্ডার্ড টিউনেবল লেজার; HTLS4 = উচ্চ-গতির টিউনেবল লেজার |
|
তরঙ্গদৈর্ঘ্য ব্যান্ড |
C |
সি-ব্যান্ড (1525–1569nm) |
|
কনফিগারেশন |
ব্যান্ড |
স্ট্যান্ডার্ড মডিউল কনফিগারেশন |
উত্তর: ATLS4 এবং HTLS4 একই যান্ত্রিক প্যাকেজ, বৈদ্যুতিক ইন্টারফেস এবং ফাইবার আউটপুট ভাগ করে, কিন্তু টিউনিং গতি, ধাপের আকার এবং লাইনউইথ কর্মক্ষমতার মধ্যে পার্থক্য।
TheATLS4 স্ট্যান্ডার্ড সংস্করণ একটি 10 pm তরঙ্গদৈর্ঘ্য ধাপের আকার, ≤100 µs একক-পদক্ষেপ তরঙ্গদৈর্ঘ্য সুইচিং সময়, >40 nm/s স্ক্যানিং গতি (10 pm ধাপ), এবং <5 MHz এর একটি সংকীর্ণ লাইনউইথ প্রদান করে, এটি উচ্চ-রেজোলিউশন এবং প্রিসিয়েশন বর্ণালী অক্ষর পরিমাপের জন্য আদর্শ করে তোলে।
TheHTLS4 উচ্চ-গতির সংস্করণ ≤1 µs একক-পদক্ষেপ তরঙ্গদৈর্ঘ্য স্যুইচিং সময় এবং 1000 nm/s স্ক্যানিং গতি 20 pm তরঙ্গদৈর্ঘ্য স্টেপ রেজোলিউশনের সাথে প্রদান করে, এটি দ্রুত FBG জিজ্ঞাসাবাদ, ডায়নামিক ফাইবার সেন্সিং এবং উচ্চ-থ্রুপুট অপ্টিকাল পরীক্ষার জন্য আদর্শ করে তোলে।
স্ক্যানিং গতি, তরঙ্গদৈর্ঘ্য রেজোলিউশন এবং সংকেত-থেকে-শব্দ অনুপাতের জন্য আপনার অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে মডেলটি নির্বাচন করুন।
উত্তর: হ্যাঁ। ATLS4 এবং HTLS4 টিউনেবল লেজার মডিউলগুলি FBG জিজ্ঞাসাবাদ ব্যবস্থার জন্য ব্যাপকভাবে উপযুক্ত৷ তাদের সুনির্দিষ্ট তরঙ্গদৈর্ঘ্য টিউনিং ক্ষমতা, উচ্চ তরঙ্গদৈর্ঘ্য রেজোলিউশন, এবং স্থিতিশীল অপটিক্যাল আউটপুট তাপমাত্রা, স্ট্রেন এবং কম্পনের পরিবর্তনের কারণে FBG তরঙ্গদৈর্ঘ্য পরিবর্তনের সঠিক ট্র্যাকিংয়ের অনুমতি দেয়। ATLS4 উচ্চ-রেজোলিউশনের বর্ণালী বিশ্লেষণের জন্য অপ্টিমাইজ করা হয়েছে, যখন HTLS4 গতিশীল FBG সেন্সিং এবং উচ্চ-থ্রুপুট পরিমাপের জন্য উচ্চ-গতির স্ক্যানিং ক্ষমতা প্রদান করে।
উত্তর: উভয় মডেলই ±0.05dBm পাওয়ার স্থায়িত্ব এবং ≤±0.3dB পাওয়ার সমতলতা সহ সম্পূর্ণ টিউনিং পরিসর জুড়ে >10dBm আউটপুট পাওয়ার সরবরাহ করে। ইন্টিগ্রেটেড পাওয়ার কন্ট্রোল লুপ সামঞ্জস্যপূর্ণ আউটপুট শক্তি বজায় রাখে কারণ তরঙ্গদৈর্ঘ্য টিউন করা হয়, শক্তির বৈচিত্রের কারণে পরিমাপের ত্রুটিগুলি হ্রাস করে।
উত্তর: MOQ হল 1 ইউনিট। আমরা নমনীয় অর্ডার পরিমাণ সমর্থন করি, একক ইউনিট থেকে R&D এবং প্রোটোটাইপিং থেকে OEM ইন্টিগ্রেশনের জন্য ভলিউম উৎপাদন পর্যন্ত। আপনার প্রয়োজনীয় পরিমাণে নির্দিষ্ট মূল্যের জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
ATLS4-C-ব্যান্ড টিউনেবল লেজার মডিউল

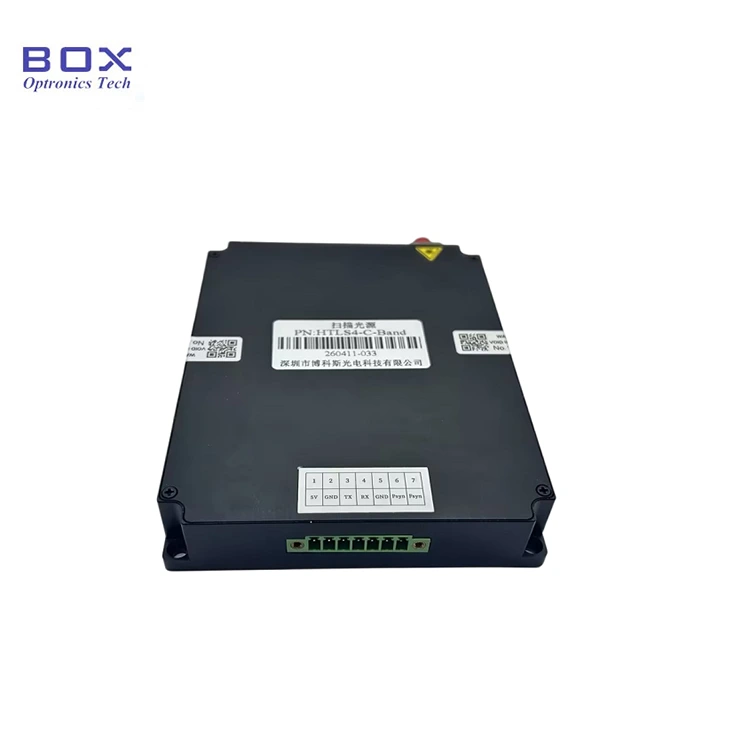

HTLS4-C-ব্যান্ড টিউনেবল লেজার মডিউল
• স্ট্যান্ডার্ড প্রোডাকশন: 1~2 সপ্তাহ
• ভলিউম অর্ডার: প্রোডাকশন শিডিউলের জন্য অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন
• কাস্টম অর্ডার: 3~4 সপ্তাহ
• আন্তর্জাতিক শিপিং: ~5 কার্যদিবস (DHL/UPS/FedEx Express)
