1. SLD ব্রডব্যান্ড লাইট সোর্স 1310nm পরিচিতি
2. পণ্যের স্পেসিফিকেশন
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. অর্ডার তথ্য
7. ডেটাশিট এবং টেস্টশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. অপারেশন গাইড
10. অপারেশন নোট এবং রক্ষণাবেক্ষণ
11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

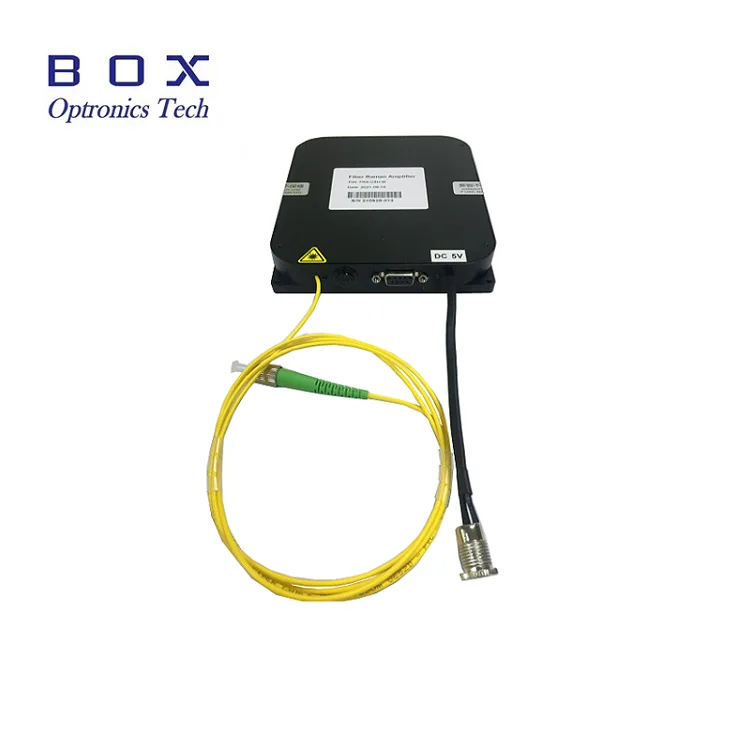

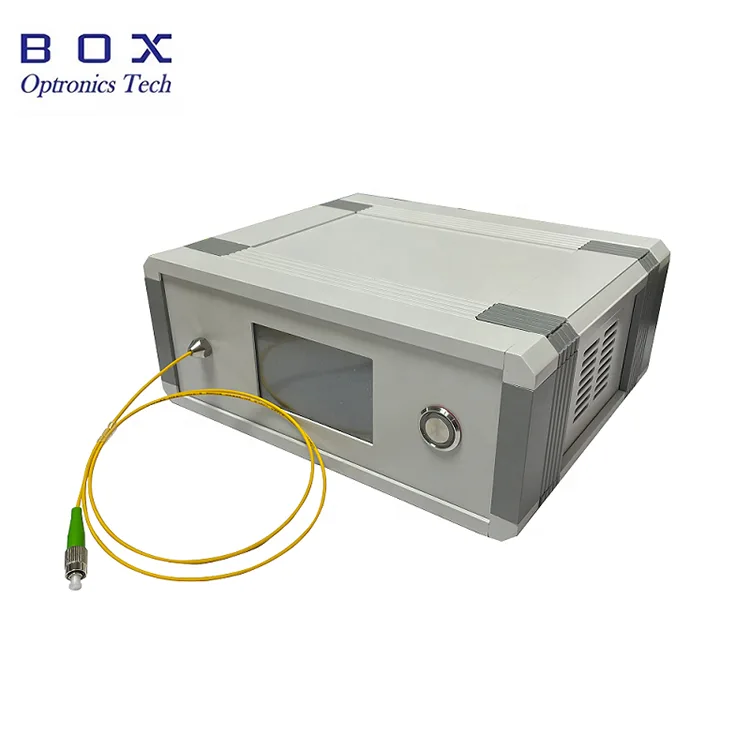

1310nm SLD ব্রডব্যান্ড লাইট সোর্স স্থিতিশীল, কম-সংহত ব্রডব্যান্ড নির্গমন প্রদান করে যার বর্ণালী প্রস্থ সাধারণত>30nm এবং আউটপুট পাওয়ার 1/3/10/15mW এ উপলব্ধ। এর SMF-28e বা পিএম ফাইবার কাপলিং, লো স্পেকট্রাল রিপল এবং কমপ্যাক্ট প্যাকেজ এটিকে ফাইবার অপটিক সেন্সিং, ওসিটি ইমেজিং এবং নির্ভুল অপটিক্যাল পরিমাপের জন্য আদর্শ করে তোলে। এই SLD ব্রডব্যান্ড লাইট সোর্সটি অপটিক্যাল কমিউনিকেশন, বায়োমেডিকাল ইমেজিং এবং অপটিক্যাল ফাইবার ডিভাইস টেস্ট অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে।
|
পরামিতি |
ইউনিট |
মান |
দ্রষ্টব্য |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
1310 |
±20 |
|
আউটপুট শক্তি |
mW |
1/3/10/15 |
কাস্টমাইজযোগ্য |
|
ব্যান্ডউইথ |
nm |
>30 |
|
|
অপটিক্যাল আইসোলেটর |
dB |
সঙ্গে |
|
|
স্বল্পমেয়াদী স্থিতিশীলতা |
dB |
≤±0.02/15 মিনিট |
|
|
দীর্ঘমেয়াদী স্থিতিশীলতা |
dB |
≤±0.05/8 ঘন্টা |
|
|
ফাইবার সংযোগকারী |
- |
এফসি/এপিসি |
|
|
ফাইবার টাইপ |
- |
SMF-28e/PM ফাইবার |
|
|
ডিমেনশন
|
মিমি |
195(W)×220(D)×120(H) |
বেঞ্চটপ |
|
70(W)×90(D)×18(H) |
মডিউল |
||
|
125(W)×150(D)×20(H) |
মডিউল |
||
|
পাওয়ার ইনপুট
|
V |
AC 110~240V |
বেঞ্চটপ |
|
DC 5V/4A |
মডিউল |
||
|
যোগাযোগ ইন্টারফেস |
- |
DB9 মহিলা(RS232) |
|
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|
স্টোরেজ তাপমাত্রা |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW একাধিক পাওয়ার স্তর বিভিন্ন প্রয়োজন অনুসারে উপলব্ধ;
● প্রশস্ত বর্ণালী;
● কম বর্ণালী লহর;
● কাস্টমাইজড প্যাকেজ এবং আকার.
● ফাইবার অপটিক সেন্সিং;
● মেডিকেল ইমেজিং;
● নির্ভুলতা পরিমাপ;
● অপটিক্যাল ফাইবার ডিভাইস পরীক্ষা।

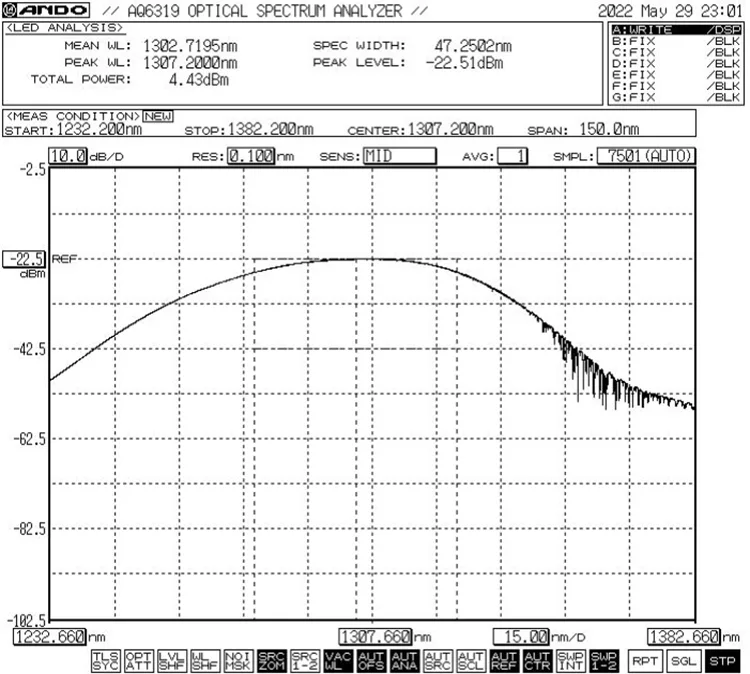

● স্পেকট্রাল রেফারেন্স: -3dB ব্যান্ডউইথ Min.30nm

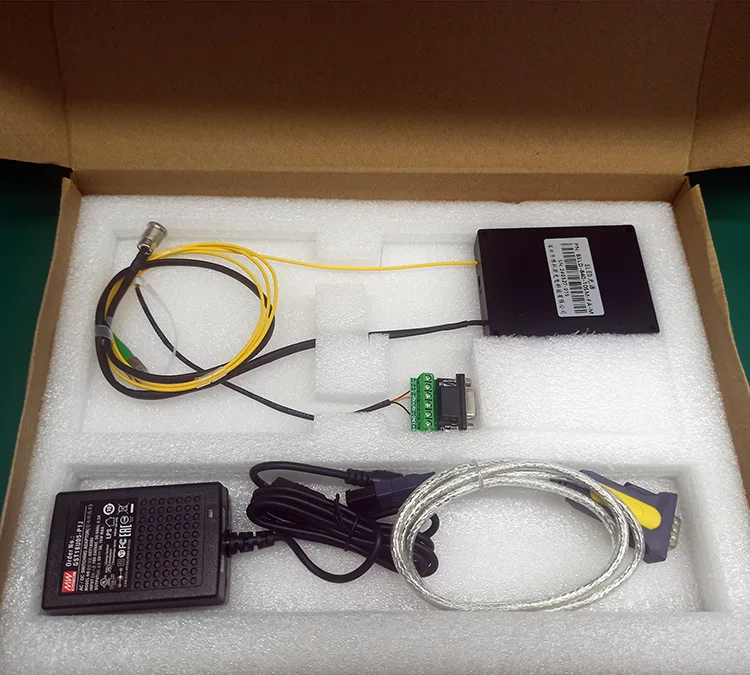

● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
আলোর উৎস (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS485 DB9 ডেটা কেবল |
1 |
|
3 |
গ্রিন পোর্ট ক্যাবল |
1 |
|
4 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
5 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
|
পরামিতি |
ইউনিট |
মান |
দ্রষ্টব্য |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
1310 |
±20 |
|
আউটপুট শক্তি |
mW |
1/3/10/15 |
কাস্টমাইজযোগ্য |
|
ব্যান্ডউইথ |
nm |
>30 |
|
|
অপটিক্যাল আইসোলেটর |
dB |
সঙ্গে |
|
|
স্বল্পমেয়াদী স্থিতিশীলতা |
dB |
≤±0.02/15 মিনিট |
|
|
দীর্ঘমেয়াদী স্থিতিশীলতা |
dB |
≤±0.05/8 ঘন্টা |
|
|
ফাইবার সংযোগকারী |
- |
এফসি/এপিসি |
|
|
ফাইবার টাইপ |
- |
SMF-28e/PM ফাইবার |
|
|
ডিমেনশন
|
মিমি |
195(W)×220(D)×120(H) |
বেঞ্চটপ |
|
70(W)×90(D)×18(H) |
মডিউল |
||
|
125(W)×150(D)×20(H) |
মডিউল |
||
|
পাওয়ার ইনপুট
|
V |
AC 110~240V |
বেঞ্চটপ |
|
DC 5V/4A |
মডিউল |
||
|
যোগাযোগ ইন্টারফেস |
- |
DB9 মহিলা(RS232) |
|
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|
স্টোরেজ তাপমাত্রা |
℃ |
-40 ~ +85 |
|
যেমন: BSLD-1310-10SM-FA-M
(অর্ডার তথ্য: SLD ব্রডব্যান্ড লাইট সোর্স 1310nm, 10mW আউটপুট পাওয়ার, SM ফাইবার, FC/APC সংযোগকারী সহ, মডিউল প্যাকেজ)।
● উদ্ধৃতির শর্তাবলী
(1) EXW
(2) DAP
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
ধাপ 1। আনপ্যাকিং: সমাবেশের আগে, সমস্ত আনুষাঙ্গিক সম্পূর্ণ কিনা তা পরীক্ষা করুন।
ধাপ 2। পাওয়ার সাপ্লাই: একটি DC সুইচিং পাওয়ার সাপ্লাই বা একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত যা তাদের পাওয়ার সাপ্লাই প্রয়োজনীয়তা পূরণ করে। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার (DC5V বা DC12V) ব্যবহার করুন। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। (পাওয়ার অ্যাডাপ্টার স্থানীয় ভোল্টেজ মান অনুযায়ী সরবরাহ করা হয়।)
ধাপ3. কানেক্টিং আউটপুট ফাইবার: ফাইবার কানেক্টর বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ খুলুন, ফাইবারের প্রান্তের মুখটি পরীক্ষা করুন এবং ফাইবারটিকে সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারের সাথে স্প্লাইস করুন যাতে কোনও দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে পরীক্ষা করা হবে।
সেটপি৪। হোস্ট কম্পিউটারের সাথে সংযোগ করুন: SLD ব্রডব্যান্ড লাইট সোর্স 1310nm এবং কম্পিউটারের সাথে সংযোগ করতে গ্রীন পোর্ট কেবল এবং USB-RS485 DB9 ডেটা কেবল ব্যবহার করুন; USB-RS485 সিরিয়াল পোর্ট ডেটা কেবল সনাক্ত করতে কম্পিউটারকে প্রথমে একটি ডেডিকেটেড সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার এবং আলোর উত্স মডিউল সঠিকভাবে সংযুক্ত এবং যোগাযোগ করা যাবে না। ড্রাইভারের জন্য অনুগ্রহ করে বক্স অপট্রোনিক্সকে জিজ্ঞাসা করুন।

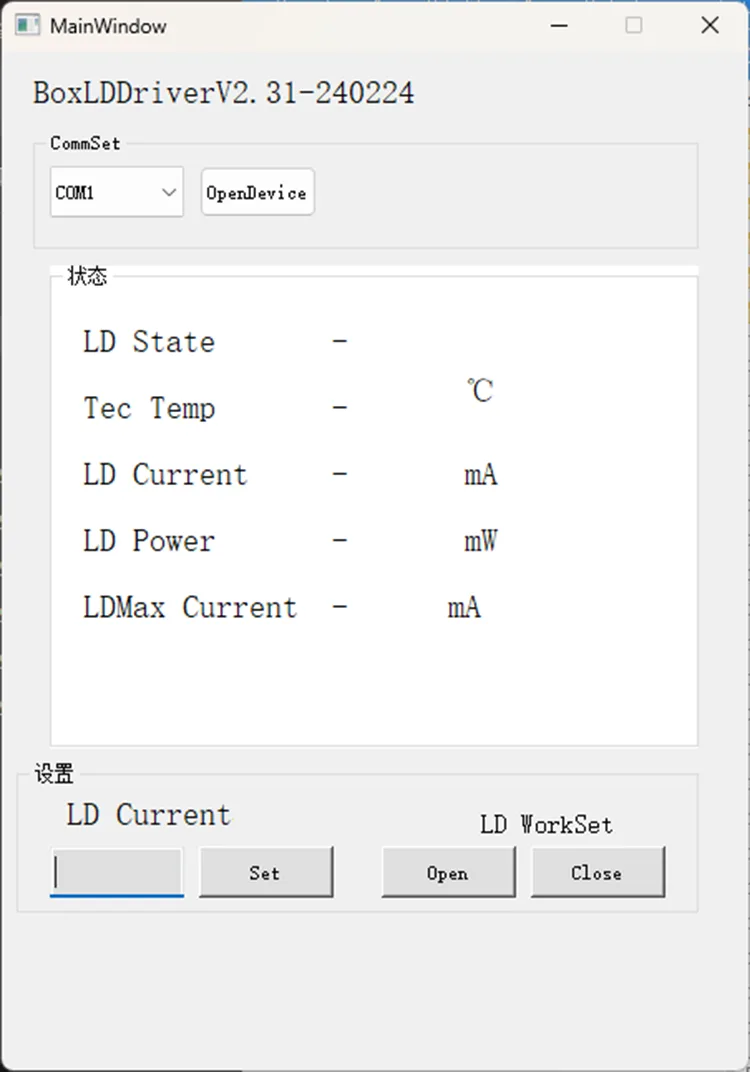

ধাপ5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স এসএলডি ব্রডব্যান্ড লাইট সোর্স 1310nm এর এলডি কারেন্ট নিয়ন্ত্রণ করতে সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার সরবরাহ করে। সঠিক পোর্ট চয়ন করুন, বর্তমান সেট করুন, তারপর ওপেন বোতামে ক্লিক করুন। (ক্ষতি রোধ করতে, প্রাথমিক অপারেশনে ধীরে ধীরে ড্রাইভ কারেন্ট বাড়ান। অবিলম্বে সম্পূর্ণ কারেন্ট প্রয়োগ করবেন না।)
ধাপ6. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং ফাইবার সংযোগ বিচ্ছিন্ন করুন।
● একটি লিন্ট-ফ্রি ওয়াইপ দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং সংযোগের আগে একটি ফাইবার এন্ড-ফেস ডিটেক্টর দিয়ে পরিদর্শন করুন৷ এন্ড-ফেস বার্ন এড়াতে সর্বদা বিদ্যুৎ ছাড়াই ফাইবার সংযোগ/বিচ্ছিন্ন করুন। ফাইবার অপটিক সংযোগকারী ধুলো ক্যাপ দিয়ে আবৃত করা আবশ্যক.
● ধুলো জমে এবং মুখের শেষ ক্ষতি রোধ করতে ফাইবার সংযোগকারীর ঘন ঘন প্লাগিং/আনপ্লাগিং এড়িয়ে চলুন।
● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; একটি শুকনো জায়গায় সংরক্ষণ করুন।

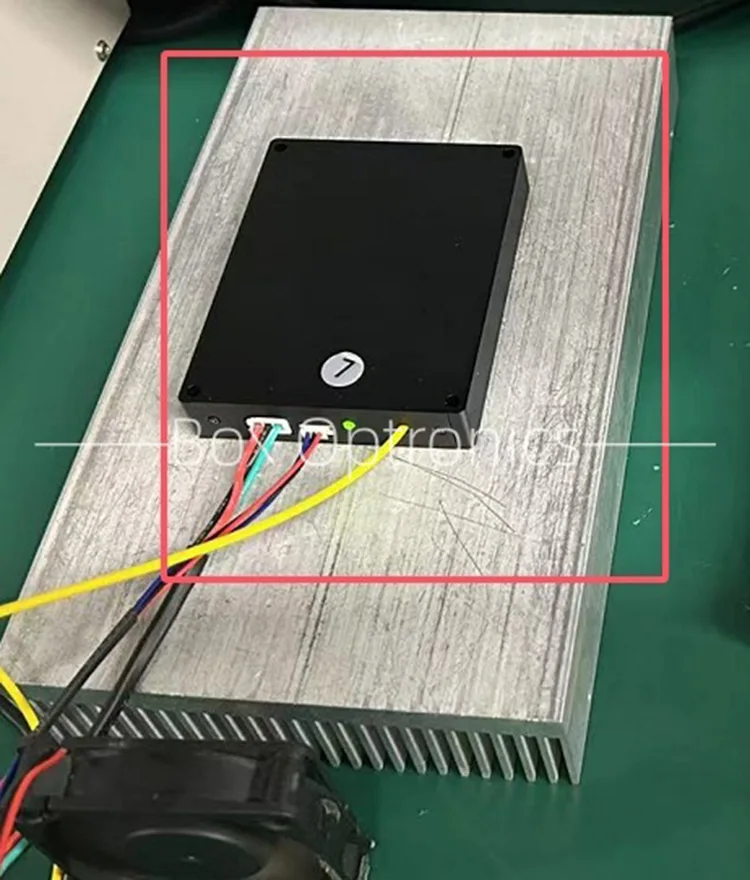

● দীর্ঘমেয়াদী ব্যবহার করার সময়, এটি একটি হিট সিঙ্কে রাখুন।
● ওয়ারেন্টি সময়কাল:
ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, বক্স অপট্রোনিক্স ওয়ারেন্টি সময়ের মধ্যে নিম্নলিখিত ক্ষেত্রে বিনামূল্যে মেরামত পরিষেবাগুলি প্রত্যাখ্যান করার অধিকার বজায় রাখে:
(1) প্রাকৃতিক কারণ (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
